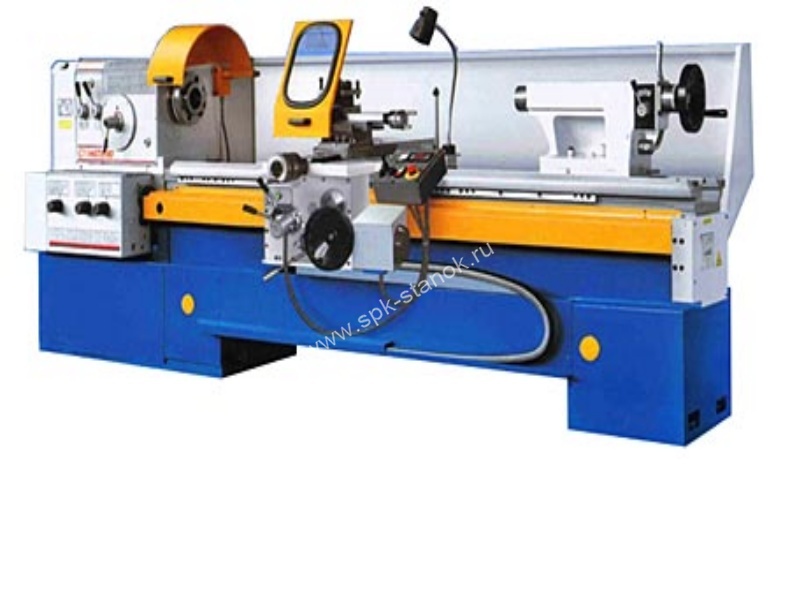

Токарный станок с бесступенчатым приводом С11MSMTS103-5000
Технические характеристики
Параметр |
Значение
|
Высота центров, мм
|
300
|
Диаметр обработки над станиной, мм
|
605
|
Диаметр обработки над суппортом, мм
|
390
|
Диаметр обработки над выемкой в станине, мм
|
790
|
Ширина направляющих, мм
|
400
|
Расстояние между центрами, мм
|
5000
|
Передний конец, No
|
11
|
Диаметр отверстия шпинделя, мм
|
103
|
Конусное отверстие шпинделя, Metric
|
120
|
Количество скоростей шпинделя
|
бесступенчатое регулирование в 3-ех диапазонах
|
Диапазон оборотов, об/мин
|
5,5-44, 44-350, 175-1400
|
Мощность главного привода, кВт
|
11(15)
|
Количество подач
|
72
|
Диапазон продольных подач, мм/об
|
0,03-13,3
|
Диапазон поперечных подач, мм/об
|
0,01-6,68
|
Количество резьб
|
72
|
Шаг миллиметровой резьбы, мм
|
0,25-120
|
Шаг дюймовой резьбы, вит/1
|
120-1/4
|
Шаг модульной резьбы, мм
|
0,062-30
|
Шаг диаметральной резьбы, DP
|
480-1
|
Ход поперечных салазок, мм
|
360
|
Ход верхних салазок, мм
|
135
|
Диаметр пиноли, мм
|
70
|
Конус пиноли, Морзе
|
No.5
|
Ход пиноли, мм
|
190
|
Масса (для РМЦ 2000мм), кг
|
3450
|
Токарный станок с бесступенчатым приводом С11MSMTS103 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьбы: метрических, дюймовых, питчевых. Технические характеристики и жесткость станков, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Может обеспечиваться скоростной диапазон. В стандартную комплектацию входит 3-х кулачковый самоцентрирующийся токарный патрон и вращающийся центр. Вся электрика станка C11MSMTS103 изготовлена немецкой фирмой Шнайдер-электрик. В самой ответственной части станка C11MSMTS103 - шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.
