Заказывайте Токарно-винторезный станок ТВ-101 с доставкой в Беларуси

Цена: 48046.04 р.

Заказать

Онлайн-заявка на оборудование

Технические характеристики

Наибольший диаметр заготовки, устанавливаемый: над станиной, мм над суппортом, мм	220 100
Наибольшая длина обрабатываемого изделия, мм	535
Высота центров, мм	135
Диаметр сквозного отверстия в шпинделе, мм	19
Патрон трехкулачковый, диаметр патрона, мм	125
Значение шага нарезаемых метрических и других резьб, мм	0.25 - 12
Пределы частот вращения шпинделя, об/мин.	20 - 2000
Серводвигатель шпинделя, кВт/В	1,6/380/220
Значение продольных рабочих подач суппорта, мм/мин.	5 ? 2000
Класс точности станка, мкм	Н
Габаритные размеры станка, не более, мм	1600x620x1450
Масса станка, не более, кг	320
Точность позиционирования по осям X, Z, мм	0,01
Резцедержатель с вертикальной осью вращения	автоматический 4х позиционный
Система управления (базовая)	KT-GSK-928

Описание

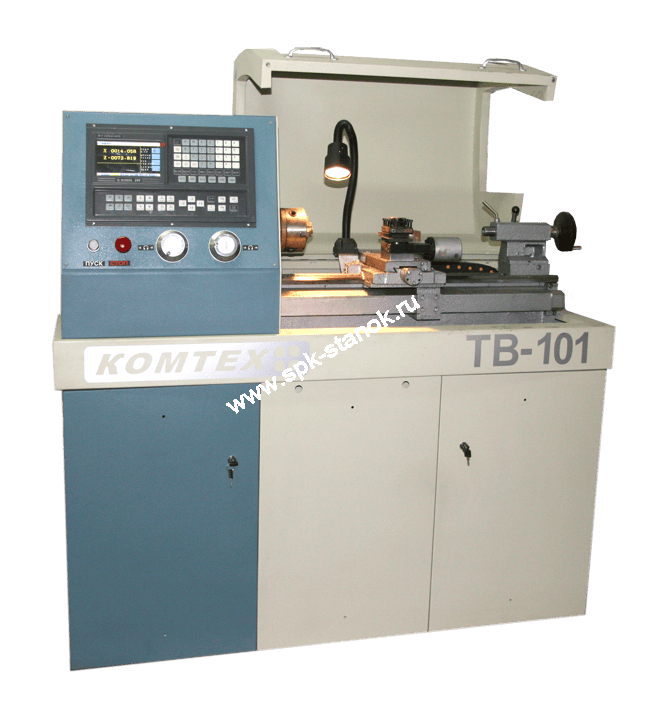

Инновационный малогабаритный токарно-винторезный станок, в отличие от аналогов лишь имитирующих работу и укомплектованных шаговыми двигателями, модель ТВ-101 является полноценным рабочим станком, оснащенным современным блоком ЧПУ KT-GSK 928 и синхронными приводами.

Графическая основа системы управления станка ЧПУ KT-GSK 928 проста и доступна в использовании и не требует специальных знаний программирования. Срок обучения начинающего оператора занимает всего 2-3 дня.

Система ЧПУ в полном объеме обеспечивает управление всеми видами операций токарной обработки и процессами нарезания резьб, точность позиционирования ЧПУ -3мкм.
Монолитная чугунная станина с V образными направляющими скольжения, шабренными вручную, обеспечивают достаточную долговечную точность и жесткость станка. ШВП расположены между направляющими для обеспечения максимальной точности перемещения.

Механическая составляющая станка плюс отработанная до совершенства система управления ЧПУ позволяют производить обработку деталей из стали, цветных металлов и пластмасс массой до 15кг., с классом точности приближенным к П.

Модель ТВ-101 может поставляться по согласованию с программным обеспечением в стандартных G кодах. По желанию заказчика комплектуется иными системами ЧПУ. Установка станка не предусматривает сложных пуско-наладочных работ - достаточно подключить электропитание, заземление и выставить его по уровню. Средний срок службы оборудования не менее 10 лет, а гарантийный 1,5 года. Отсутствие зубчатых передач существенно повышает надежность станка и позволяет производить его смазку раз в три месяца.

Идеально подходит для профессиональной подготовки операторов и наладчиков ЧПУ и с успехом может использоваться на производстве.
На сегодняшний день альтернативы станку ТВ-101 с ЧПУ в его классе нет.
