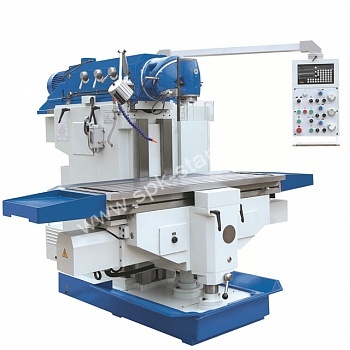

Обзор широкоуниверсального фрезерного станка X5750 с поворотной шпиндельной головкой
Станок широкоуниверсальный фрезерный серии X5750 производства Tengzhou Xili предназначен для обработки стальных, металлических и чугунных заготовок при помощи концевых, торцевых и других видов фрез. На оборудовании можно выполнять фрезерные и сверлильные операции, обрабатывать зубчатые колеса и пазы, углы и рамки, вертикальные и горизонтальные плоскости.
Особенности модели
Массивный станок X5750 востребован на предприятиях, специализирующихся на выпуске металлических изделий и механизмов больших размеров. Он имеет следующие конструктивные особенности:
-
В качестве материала изготовления используется высококачественный чугун, что обеспечивает стабильность оборудования и продолжительный эксплуатационный период.
-
Модель оборудована большим столом, способным выдерживать нагрузки до 1800 кг.
-
Шпиндельная бабка может поворачиваться в вертикальной плоскости, благодаря чему обеспечивается фрезерование, растачивание и сверление на различных плоскостях, в углах и пазах.
-
За счет больших перемещений агрегата расширяются его функциональные возможности. На таком оборудовании могут устанавливаться заготовки больших форм.
-
Оснащение универсальной фрезерной головкой с жестким креплением позволяет добиться мощной фрезеровки.
-
Плавный ход с низким трением обеспечивается за счет закаленных и отшлифованных направляющих.
-
Агрегат работает в двух режимах – автоматическом и ручном с электронными маховиками.
-
Силовая обработка достигается наличием прочного шпинделя ISO50.
-
Подключение двигателя к зубчатой передаче обеспечивает высокую мощность, а плавный и бесшумный ход достигаются за счет прецизионных шестерен.
-
Благодаря широким диапазонам скоростей шпинделя значительно улучшена резка различных материалов.
-
Шариковые винты на осях Х / Y / Z способствуют максимальной точности, а наличие функции быстрого перемещения по осям гарантирует высокую эффективность обработки.
-
На направляющих осей предусмотрена принудительная смазка, функционирующая в автоматическом режиме.
-
Легкое управление станком обеспечивается наличием в комплекте подвесного пульта.
-
На панели управления имеется встроенный индикатор положения, что значительно упрощает работу.
Широкоуниверсальный станок X5750 может работать со сложными поверхностями и полостями, выполнять фрезерование, сверление и расточку. Наиболее востребована модель для изготовления матриц и пресс-форм.
Технические характеристики
Агрегат X5750 имеет следующие характеристики:
-
размеры рабочего стола – 1600х500 мм;
-
габариты станка - 2625×2460×2080 мм;
-
вес оборудования – 4200 кг;
-
Т-пазы – 5 штук по 18 мм каждая, расстояние между ними 80 мм;
-
шпиндель – скорость вращения составляет 30-2050 оборотов в минуту, 27 скоростей;
-
мощность двигателя – 7,5 кВт;
-
наклон головки – 360 градусов;
-
перемещение стола по осям – 1600х500 мм (X), 1200 мм (Y) и 700 мм (Z);
-
конус шпинделя – ISO50 мм;
-
расстояние от оси шпинделя до колонны – от 45 до 745 мм;
-
расстояние от оси торца шпинделя до стола – от 50 до 550 мм;
-
нагрузка на рабочий стол – до 1800 кг;
-
продольные подачи стола – в диапазоне от 10 до 1000 мм/мин;
-
вертикальные подачи стола – в диапазоне от 5 до 500 мм/мин.
Агрегат поставляется в стандартной комплектации, позволяющей осуществлять основные операции, предусмотренные данным типом оборудования. Комплект поставки состоит из серводвигателей переменного тока для трех осей, рабочего освещения, лотка для сбора стружки, горизонтальной оправки, комплекта опорных подушек и инструментов для обслуживания агрегата, центральной системы смазки, воздушного пистолета, устройства подачи СОЖ и технической документации. Также можно приобрести дополнительные принадлежности, которые не входят в базовую комплектацию. К ним относятся:
-
тиски – 135, 160, 200 и 250 мм;
-
тиски наклонные – 100, 125 и 160 мм;
-
поворотный стол горизонтальный – 200, 250, 320 и 400 мм;
-
поворотный стол горизонтальный/вертикальный – 160, 200, 250 и 320 мм;
-
комплект зажимов;
-
мельница патрона;
-
ограждение рабочего стола;
-
вице-машины.
Компания «Союзпромкомплект» предлагает купить широкоуниверсальный фрезерный станок X5750 в стандартной комплектации. Агрегат может работать в тяжелых условиях эксплуатации, подходит для фрезерования, шлифования поверхности, горизонтальной расточки. Заказать станок можно на сайте, оформив онлайн заявку на оборудование. Менеджер перезвонит в течение 24 часов для уточнения деталей заказа. Также он сможет проконсультировать по интересующим вопросам, включая способы оплаты, возможность дополнительной комплектации и многое другое. Доставка товара осуществляется по всей Беларуси наиболее удобным и экономически выгодным видом транспорта.
