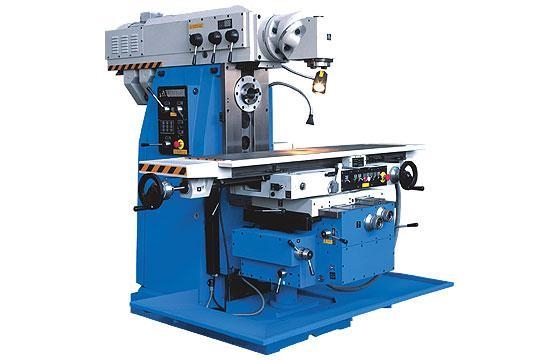

Что такое широкоуниверсальные фрезерные станки
Широкоуниверсальный фрезерный станок представляет собой оборудование, позволяющее выполнять большое количество фрезерных операций без применения других видов станочного оборудования. На таком агрегате обрабатываются заготовки различного размера из всевозможных материалов. Фрезерование, зенкование и сверление становятся доступными при использовании только одного широкоуниверсального фрезерного станка.
Конструктивные особенности оборудования
Основное отличие универсального оборудования от классического заключается в наличии второй шпиндельной головки. Она располагается на выдвижном хоботе и может выворачиваться под любым углом к оси Х станка. За счет такой особенности значительно расширяются возможности агрегата, в результате чего обработка деталей, включая нестандартные, производится значительно быстрее.
Широкоуниверсальный фрезерный агрегат состоит из станины, электрического мотора, стола, цангового патрона и других элементов. В качестве основного рабочего инструмента служат разнообразные фрезы. Они могут отличаться друг от друга материалом изготовления, размерами и весом. Выбор в данном случае определяется спецификой работ и материалом заготовки. Фреза устанавливается в цанговом патроне, а ее вращение обеспечивается электродвигателем, который подает усилие посредством сообщения через коробку передач. Операции на станке могут выполняться как одновременно, так и по отдельности. Это обеспечивается наличием встроенных в агрегате независимых друг от друга шпинделей. Предусмотрено наличие следующих фрез:
-
шпоночные, торцевые, концевые — устанавливаются вертикально, подразумевается использование шпинделя вертикального типа;
-
цилиндрические, дисковые, фасонные — фиксируются в горизонтальном шпинделе.
Для удобства работы оператора предусмотрена возможность установки на выдвижной шпиндель резаков или сверла.
Преимущества и недостатки
Широкоуниверсальный фрезерный агрегат — функциональное и простое в эксплуатации оборудование, имеющее вертикальную и продольную подачи. Такой станок обеспечивает обработку заготовок на неподвижном либо поворотном столе, выполнение фрезерных и расточных работ. За счет наличия горизонтального и вертикального шпинделя он может применяться в инструментальных цехах. Помимо этого, агрегат может комплектоваться дополнительными приспособлениями, позволяющими выполнять долбление, подрезку торцов, центрование и развертывание.
К основным преимуществам данного типа оборудования относятся следующие:
-
Возможность обработки за один проход нескольких сторон детали. Перемещать заготовку не потребуется. В результате значительно сокращается время на обработку или изготовление какого-либо изделия. Также это повышает безопасность эксплуатации станка, так как в разы снижается контакт оператора с движущимися элементами устройства.
-
Наличие второй шпиндельной головки позволяет значительно расширить возможности оборудования.
-
Раздельная и одновременная обработка. Агрегат такого типа незаменим в том случае, когда требуется обработка только с одной стороны.
-
Экономия бюджетных средств. Предприятию не потребуется закупать и впоследствии обслуживать несколько видов станков для выполнения разнообразных операций. Достаточно приобрести широкоуниверсальное фрезерное оборудование. По стоимости оно обойдется дороже, чем универсальный агрегат, но зато можно сразу закрыть все имеющиеся производственные потребности.
Несмотря не бесспорные преимущества, такой станок имеет и недостатки. Одним из них является высокая цена, которая устанавливается производителями станочного оборудования. Также нужно отметить крупные габариты таких агрегатов, что нужно учитывать при обустройстве цеха.
Обзор моделей
На рынке представлен большой выбор широкоуниверсальных фрезерных станков. Рассмотрим наиболее популярные модели:
-
Stalex MUF200 Servo — подходит для обработки металлических заготовок, сверления, растачивания и пр. Отличается высокой жесткостью конструкции, наличием цифровой индикации по осям и лампой местного освещения.
-
FU450MRApUGNC — работает в ручном и автоматическом режимах, оснащен механизмами опускания консоли и зажима стола. Модель востребована в мелкосерийном и крупном производстве.
-
6Т80Ш с218 — характеризуется наличием мощного привода главного движения, простотой обслуживания и быстрой переналадкой приспособлений. За счет автоматической системы смазки обеспечивается надежность оборудования в любых условиях эксплуатации.
-
JET JUM-1464 DRO — мощный представитель в своем классе, который может использоваться в тяжелых эксплуатационных условиях и способен выдерживать длительные нагрузки. Рабочий стол больших размеров механизирован по трем осям. Допускается сверление отверстий диаметром до 50 мм. Фрезерная головка не имеет пиноли и отличается жесткостью конструкции. За счет наличия УЦИ повышается точность работы и снижается процент брака. Станок комплектуется системой автоматической смазки, светодиодной лампой освещения и системой подачи СОЖ.
-
FUV 301 — станок изготовлен из стали высокого качества и предназначен для обработки различных плоскостей, канавок, зубчатых колес, а также растачивания отверстий в заготовках из стали, чугуна, пластмассы и других твердых материалов. За счет моторизированного хобота обеспечивается быстрое переналаживание станка и выбор рабочей зоны вертикального шпинделя. Модель оснащена централизованной системой смазки, элементами рабочего освещения, охладительной системой, защитным экраном.
Эти и многие другие модели широкоуниверсальных станков представлены в компании «Союзпромкомплект». Большой выбор надежного оборудования известных брендов позволит вам подобрать оптимальный вариант для решения любых производственных задач.
