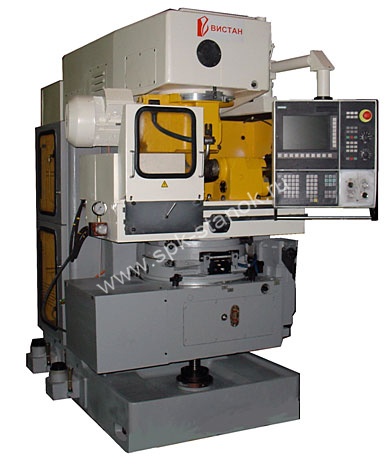

Купить Станки зубошевинговальные ВС-Е02В, ВСН-732NC2(СNC2) в Минске с гарантией

Цена: По запросу

Заказать

Онлайн-заявка на оборудование

Технические характеристики

Наибольший диаметр обработки, мм	320
Наибольшая длина заготовки, мм:	500
Наибольшая ширина венца, мм	150
Модуль, мм	8
Наибольший номинальный делительный диаметр шевера, мм	250
Наибольшая ширина, мм	40
Посадочный диаметр шевера, мм	63,5
Наибольший угол поворота шеверной головки от среднего положения, град	30
Наибольшее продольное перемещение стола, мм	150
Наибольшее поперечное перемещение стола, мм	25
Наибольшее вертикальное перемещение стола, мм	165
Расстояние между осями шпинделей инструмента и изделия, мм	120...285
Наибольший угол поворота направляющих стола от среднего положения, град	-30...+90
Наибольшая величина перемещения копира от нулевого положения, мм	15
Наибольший угол поворота копира, град	45
Диапазон частоты вращения шпинделя инструмента, мин-1	56...360
Диапазон скоростей горизонтальных перемещений стола, мм/мин	15...300
Диапазон радиальных подач стола, мм	0,01...0,06
Наибольшее значение снимаемого припуска, мм
- при обычном шевинговании	0,4
- при врезном	0,3
Диапазон величины разгружающего отскока, мм	0,01...0,04
Суммарная мощность, кВт	6,7
Габариты, мм	2200х1750х2120
Масса полуавтомата, кг	4700

Описание

Полуавтоматы предназначены для чистовой обработки зубьев незакаленных цилиндрических колёс внешнего зацепления в условиях серийного и массового производства.

Особенности конструкции:

На полуавтомате предусмотрена возможность получения "бочкообразных" и конусныхзубьев.
Поворотные направляющие стола обеспечивают возможность шевингования с продольной, диагональной и поперечной подачами изделия. Имеется воз-можность настройки для врезного шевингования.
На полуавтомате ВСН-732СNC2 - синхронные электронные кинематические связи для получения бочкообразных и конусных зубьев вместо механических.
Для повышения качества обработанных зубьев предусмотрена возможность работы с разгружающим отскоком перед окончанием выхаживания
Для удобства обслуживания механизированы настройка на межосевое рас-стояние и зажим-разжим шеверной головки.
Станки оснащаются электрооборудованием фирмы SIEMENS.
ВСН-732NС2 - программируемый контроллер и панель оператора.
ВСН-732СNC2 - Sinumerik 802D.
