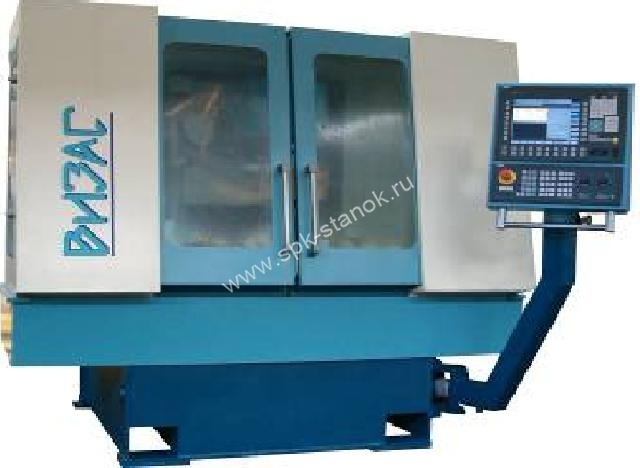

Заказывайте Полуавтомат шлифовально-заточный с ЧПУ ВЗ-531Ф4 с доставкой в Беларуси

Цена: По запросу

Заказать

Онлайн-заявка на оборудование

Технические характеристики

Пределы заготовок, мм:
диапазон диаметров отверстий цанг	3...25
наибольший диаметр обрабатываемого изделия	250
Наибольшая длина заготовок в цанговом патроне / в центрах, мм:	180/400
Наибольший диаметр устанавливаемого шлифовального круга, мм	150
Частота вращения шлифовального круга, об/мин	2000...8000
Количество управляемых осей координат:
всего (с применением УЧПУ SINUMERIK 840DSL)	5
Наибольшее рабочее перемещение по управляемым осям координат:
продольное перемещение стола (ось Х), мм	630
поперечное перемещение каретки (ось Z), мм	320
вертикальное перемещение суппорта (ось Y), мм	320
поворот шпинделя бабки изделия (ось А), град.	не ограничен
разворот шлифовального круга (ось В), град.	+150...-150
Пределы рабочих подач по управляемых осям X/Y/Z, м/мин	10/5/5
Дискретность задания перемещений по осям координат:
- линейных, мм;	0,001
- круговой, град.	0,001
Мощность привода шлифовального шпинделя, кВт	8
Напряжение, В	380
Габаритные размеры (ДxШxВ), мм	2400×4500×2650
Масса, кг	7000

Описание

Назначение

Полуавтомат предназначен для изготовления и заточки концевых цилиндрических, конических, радиусных, дисковых отрезных фрез, свёрл, метчиков, разверток и т.д. из быстрорежущей стали и твёрдого сплава высокостойкими алмазными, эльборовыми и абразивными шлифовальными кругами с применением смазочно-охлаждающей жидкости.

Дополнительная информация

Технологические возможности полуавтомата позволяют осуществлять с использованием дополнительных опций операции шлифования профиля дисковых кулачков, бокового профиля червяков, зубошлифования цилиндрических зубчатых колёс, пазов делительных дисков и другие подобные операции.
