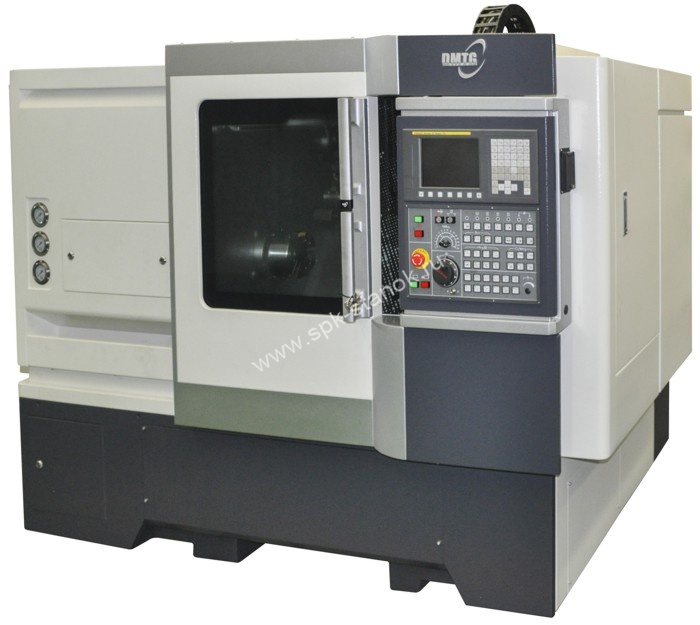

DMTG CL15 Токарный станок с наклонной станиной

Цена: 143046.4 р.

Заказать
Онлайн-заявка на оборудование
Cтанок *
Имя *
Тел. *
E-mail
Комментарий к заказу
Введите код указанный на картинке: *
защитный код
Вы можете запросить необходимое оборудование, мы свяжемся с Вами в течение 24 часов

Технические характеристики

Модель CL15 CL15i
Технические характеристики
Электропитание
Общая потребляемая мощность 15 кВт 380 В ~50 Гц
Мощность двигателя шпинделя 7,5 / 11 кВт
Система управления
Система ЧПУ Fanuc 0i-mate TD
Опциональные системы ЧПУ Siemens 828D / Fanuc 0i TD
Станочные данные
Максимальный диаметр обработки 400 мм
Максимальный диаметр обработки над станиной 200 мм
Максимальный диаметр обработки над суппортом 165 мм
Межцентровое расстояние 250 / 330 мм 230 / 310 мм
Угол наклона станины 60°
Шпиндель
Число оборотов шпинделя 50 - 5000 об/мин 45 - 4500 об/мин
Проходное отверстие шпинделя 46 мм 62 мм
Максимальный диаметр обрабатываемого прутка 32 мм 52 мм
Токарный патрон 150 мм 200 мм
Фланец шпинделя А2-5 А2-6
Диаметр шпинделя в передней опоре 80 мм 100 мм
Крутящий момент шпинделя 62 / 84 Нм 72 / 96 Нм
Перемещения и подачи
Перемещение по оси Х 120 мм
Перемещение по оси Z 260 / 340 мм
Скорость рабочей подачи по оси Х 5000 мм/мин
Скорость рабочей подачи по оси Z 5000 мм/мин
Скорость быстрого хода по оси Х 15 000 мм/мин
Скорость быстрого хода по оси Z 18 000 мм/мин
Диаметр / шаг ШВП по оси Х 22 / 10 мм
Диаметр / шаг ШВП по оси Z 30 / 10 мм
Точность
Повторяемость ± 0,004 мм
Позиционирование ± 0,002 мм
Сменщик инструмента
Тип сменщика инструмента гидравлический
Количество инструмента 8
Максимальный размер державки резца 20 х 20 мм
Время смены инструмента (соседний / противоположный) 0,5 / 1,4 с
Точность позиционирования сменщика инструмента 0,008 мм
Задняя бабка
Конус пиноли задней бабки МК4
Диаметр пиноли задней бабки 80 мм
Ход пиноли задней бабки 130 мм
Ход задней бабки 230 / 300 мм
Габаритные размеры
Емкость бака СОЖ 100 литров
Емкость гидростанции 55 литров
Габаритные размеры (Д х Ш х В, задний отвод стружки) 2335 x 2660 x 1850 мм
Габаритные размеры (Д х Ш х В, боковой отвод стружки) 3635 x 1460 x 1850 мм
Масса станка 3300 кг

НАЗНАЧЕНИЕ:

Токарные станки с ЧПУ серии CL предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем, различной сложности, включая нарезания резьбы, сверление, зенкерование. Обработку, возможно, производить в один или несколько проходов в замкнутом полуавтоматическом цикле одновременно по двум координатам.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Высокие показатели по точности и повторяемости.
  • На станке установлен высокоскоростной шпиндель (5000 об / мин), который позволяет обрабатывать различные материалы и добиваться высокого качества.
  • Направляющие качения обеспечивают высокоскоростное перемещение и более высокую точность позиционирования, позволяют добиться низкого коэффициента трения.
  • При изготовлении станка используются комплектующие мировых лидеров: подшипники NSK (Япония), гидравлика и патроны AutoStrong (Тайвань), направляющие HIWIN или THK (Япония).
  • Промышленная система ЧПУ Fanuc (Япония) самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.
  • Высокий уровень автоматизации производства. Автоматическая загрузка и выгрузка деталей, возможна полная роботизация.

Особенности токарного станка с ЧПУ DMTG CL15

  • Высокоскоростной многофункциональный токарный станок с ЧПУ для прецизионной обработки мелких деталей ступенчатой или криволинейной формы в условиях серийного производства.
  • Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе.
  • Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
  • Инновационная система ЧПУ Fanuc 0i-mate TD (опция: Fanuc 0i TD / Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
  • Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
  • Сервопривод шпинделя Fanuc Alfa il6/10000, сервоприводы по осям X/Z Fanuc Alfa iS 8/4000.
  • Высокоскоростной прецизионный шпиндель 5 000 об/мин установлен на прецизионные подшипники NSK (Япония).
  • Циркуляционная система смазки шпиндельной бабки.
  • Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
  • Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
  • Жесткая вибростойкая станина с углом наклона 60° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна.
  • Высокоскоростные линейные направляющие качения NSK (Япония) с максимальной скоростью перемещений 18 м/мин.
  • Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
  • Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
  • Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 150 / 200 мм Auto Strong (Тайвань).
  • Высокоскоростной гидравлический сменщик инструмента револьверного типа на 8 инструментов со временем смены инструмента 0,5 с.
  • Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
  • Гидравлическая задняя бабка.
  • Система подачи СОЖ с баком емкостью 100 литров.
  • Автоматическая импульсная система смазки направляющих и ходовых винтов.
  • Высокопроизводительный ленточный конвейер для удаления стружки. Может быть смонтирован сбоку или сзади станка.
  • Полностью закрытая рабочая зона с защитными устройствами.
  • Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла.
  • Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
  • Ножная педаль зажима / розжима токарного патрона.

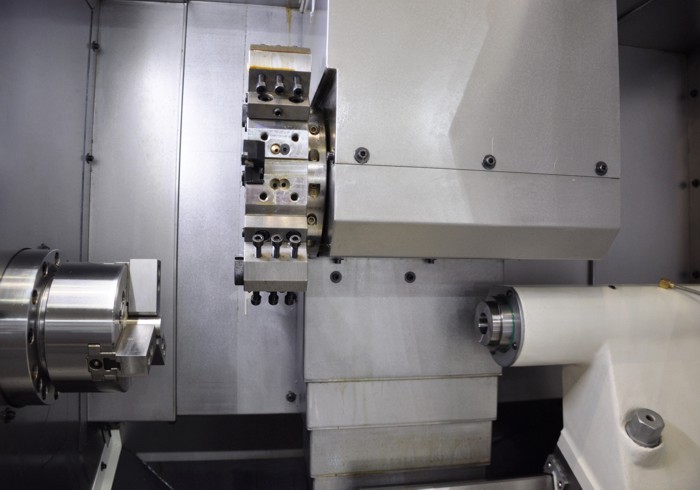

Рабочая зона

Высокопроизводительная, жесткая
и вибростойкая компактная конструкция


Сменщик инструмента

Револьверного типа, 8 инструментов,
время смены инструмента 0,5 / 1,4 с


Гидравлический патрон

Гидравлический токарный патрон
Auto Strong N-206 Ø150 мм (Тайвань)

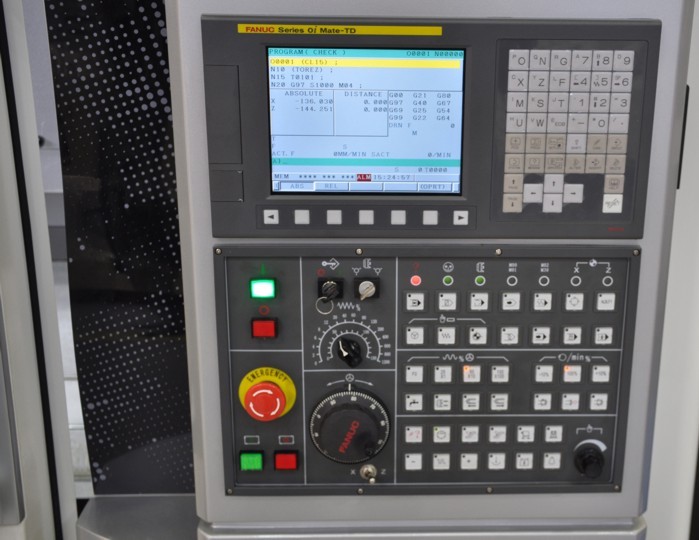

Система управления

Инновационная система ЧПУ Fanuc 0i-mate TD

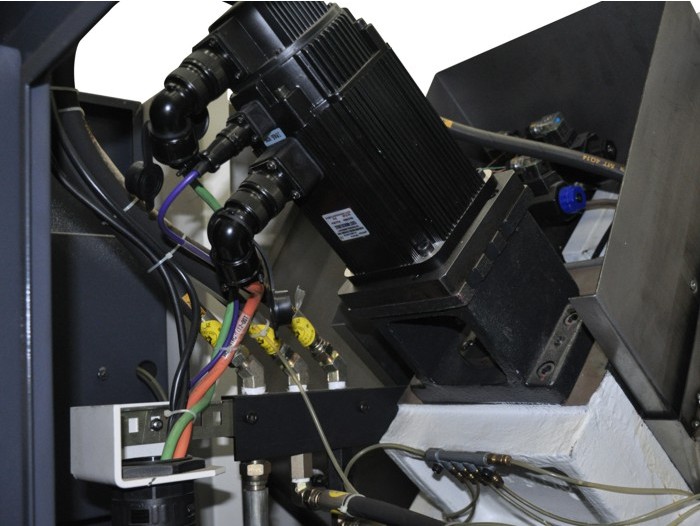

Привод оси Х

Сервопривод Fanuc Alfa iS 8/4000,
наклон станины 60°

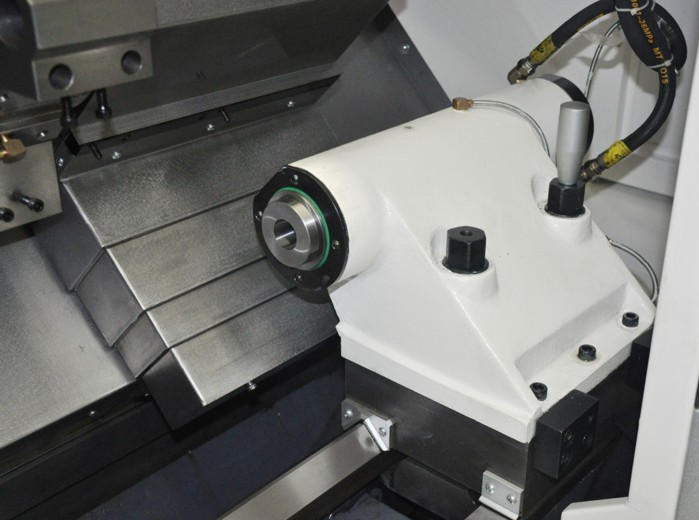

Задняя бабка

Гидравлическая, ход 230 мм,
ход пиноли 130 мм

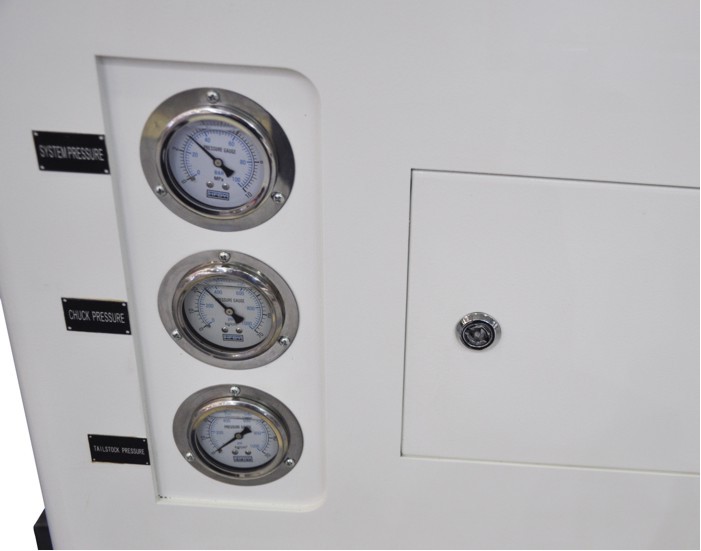

Манометры гидросистемы

Раздельное регулирование давления системы,
токарного патрона и задней бабки

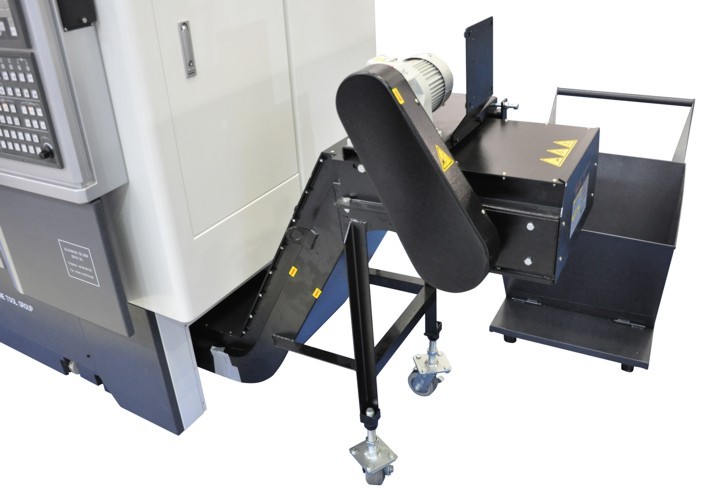

Транспортер для стружки

Ленточный, может быть смонтирован
сбоку или сзади станка

СТАНДАРТНАЯ КОМПЛЕТАЦИЯ:

  • Система ЧПУ FANUC (Япония)
  • Гидравлическая револьверная головка на 8 позиций
  • Гидравлическая пиноль задней бабки
  • Бесступенчатое регулирование скорости вращения шпинделя
  • Гидравлический 3-х кулачковый патрон
  • Педаль зажима/разжима патрона
  • Транспортер для удаления стружки
  • Кабинетная защита зоны резания
  • Освещение рабочей зоны
  • Система подачи СОЖ
  • Теплообменник электрошкафа
  • Автоматическая система смазки
  • Инструмент для обслуживания станка
  • Документация на русском языке

ОПЦИИ:

  • Система ЧПУ Fanuc MGi с цветным монитором 10,4”
  • Система ЧПУ Siemens
  • Программируемая задняя бабка
  • Цанговый патрон
  • Стабилизатор напряжения
  • Система измерения инструмента Renishaw
  • Автоподатчик прутка
  • Оптические линейки Heidenhain по осям
  • Уловитель деталей
  • Гидравлический люнет
  • Редуктор Barufaldi
  • Кондиционер для электрошкафа
  • Устройство автоматического отключения станка при открытой двери
  • Уловитель масленого тумана
  • Режущий инструмент
  • Анкерные болты или виброопоры





Аналоги
Модель станка длина детали, мм диаметр обработки над станиной, мм Цена
Токарный станок с ЧПУ LCC 1250-5000 5000 1320 644070 р.
Токарный станок с ЧПУ LT-760-3000 3000 760 317790 р.
Токарный станок с ЧПУ C730BE-1000 1000 730
DMTG CKE6156Z Токарный станок с ЧПУ - - 90557.6 р.
DMTG CL20A Токарный станок с наклонной станиной - - 163667 р.
