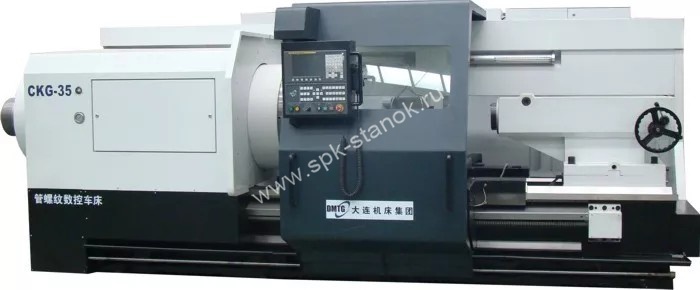

@spk_stanok.byТрубонарезной станок с ЧПУ ArtTech CKG35
Описание
- Высокопроизводительный и точный трубонарезной станок с ЧПУ для токарной обработки труб и деталей трубных соединений.
- Предназначен для точения и нарезки резьбы на металлических трубах, в том числе применяемых для добычи и транспортировки нефти и природного газа: обработки насосно-компрессорных труб и муфт по ГОСТ 633-80, нарезки резьбы на обсадные трубы ОТТМ, ОТТГ, Баттресс по ГОСТ 832-80, нарезки замковой резьбы на бурильных трубах, переводниках и т.д.
- Разработан на основе токарного станка с ЧПУ CKE61100M, отличается доработанной передней бабкой с увеличенным до 205 мм проходным отверстием шпинделя и двойным гидравлическим трубонарезным патроном для зажима трубы.
- Легко встраивается в автоматизированные производственные линии.
- Инновационная система ЧПУ Fanuc 0i TD (опция: Siemens 828D)
- Сервоприводы по осям (ось Х - Fanuc Beta 8is, ось Z - Fanuc Beta 22is) обеспечивают быстрый ход, высокую точность и длительный срок службы.
- 4-позиционный электромеханический сменщик инструмента.
- Передний и задний гидравлические 3-кулачковые трубозажимные патроны.
- Высокая жесткость и прочность монолитной станины сложной формы с многочисленными ребрами жесткости.
- Закаленные призматические направляющие станины (не ниже HRC 50).
- Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение суппорта станка.
- Шлифованные шариковые винты перемещений по всем осям класса точности С3.
- Высокоточные шариковые винты и жесткие прецизионные подшипники обеспечивают точное позиционирование и позволяют проводить точение с большим съемом стружки.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Циркуляционная система смазки шпиндельной бабки.
| Передний трубонарезной патрон | Задний трубонарезной патрон |
| Гидравлический 3-кулачковый трубонарезной патрон Ø200 мм | Работает синхронно с передним патроном, обеспечивает надежное зажатие трубы |
| 4-позиционный сменщик инструмента | Нарезание резьбы |
| Жесткая автоматическая резцедержка с вертикальной осью | Высокое качество нарезаемой резьбы |
Комплект поставки:
- Два гидравлических 3-кулачковых трубозажимных патрона Ø350 мм
- 4-позиционный электромеханический сменщик инструмента
- Механическая задняя бабка
Дополнительные опции:
- Система ЧПУ Siemens 828D
- Подшипники шпинделя NSK (Япония).
- Кондиционер электрошкафа
