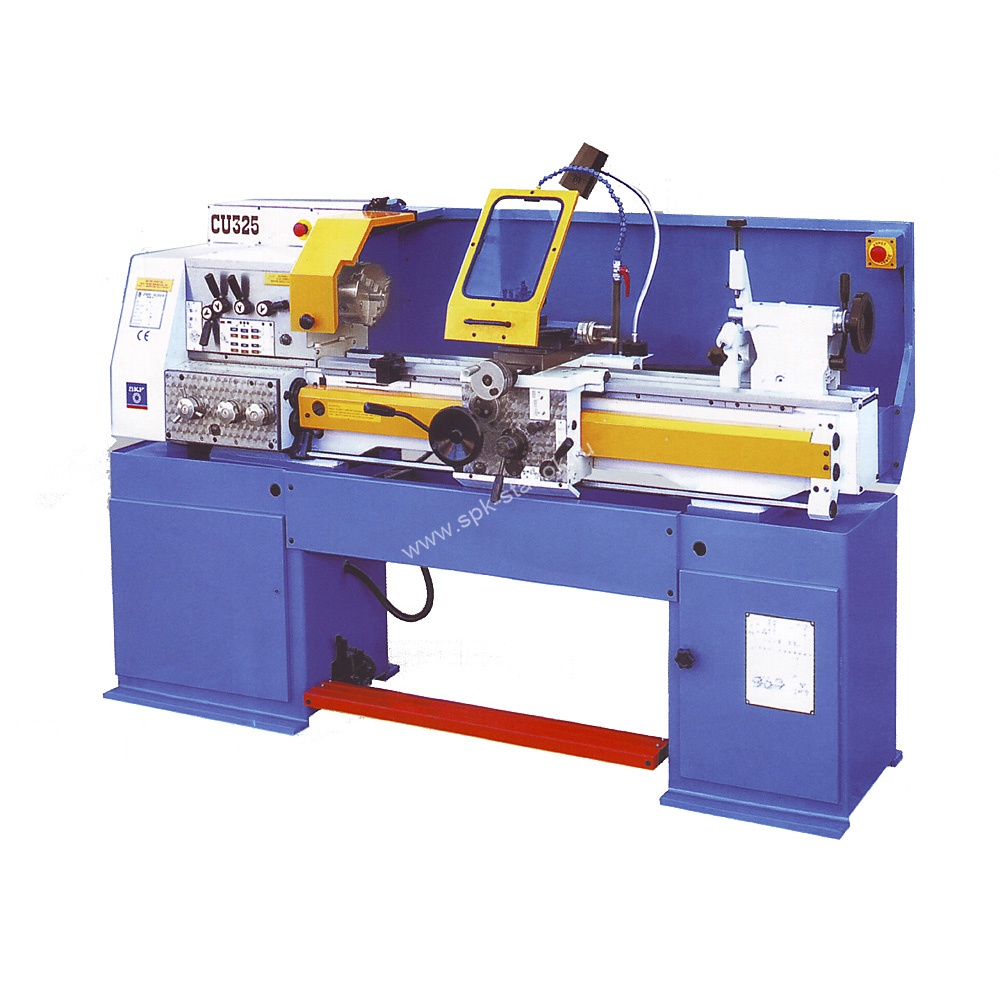

Токарно-винторезный станок CU 325-750
Технические характеристики
Параметр | Значение |
Высота центров, мм | 165 |
Диаметр обработки над станиной, мм | 325 |
Диаметр обработки над суппортом, мм | 190 |
Диаметр обработки над выемкой в станине, мм | 445 |
Ширина направляющих, мм | 200 |
Расстояние между центрами, мм | 750 |
Передний конец, No | 5 |
Диаметр отверстия шпинделя, мм | 32 |
Конусное отверстие шпинделя, орзе | № 4.5 |
Количество скоростей шпинделя | 12(24) |
Диапазон оборотов, об/мин | 85-2000(42,5-2000) |
Мощность главного привода, кВт | 2.2(1.4/2.2) |
Количество подач | 48 |
Диапазон продольных подач, мм/об | 0.006-1.77 |
Диапазон поперечных подач, мм/об | 0.003-0.885 |
Шаг миллиметровой резьбы, мм | (48) 0.1 – 28 |
Шаг дюймовой резьбы, вит/1 | (53) 75 – 2.5 |
Шаг модульной резьбы, мм | (19) 0.1 – 1.75 |
Шаг диаметральной резьбы, DP | (19) 70 – 4 |
Ход поперечных салазок, мм | 150 |
Ход верхних салазок, мм | 95 |
Диаметр пиноли, мм | 40 |
Конус пиноли, Морзе | № 3 |
Масса (для РМЦ 2000мм), кг | 630 |
Токарно-винторезный станок CU 325 (d=325 мм, РМЦ=500-1000 мм) предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьбы: метрических, дюймовых, питчевых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
