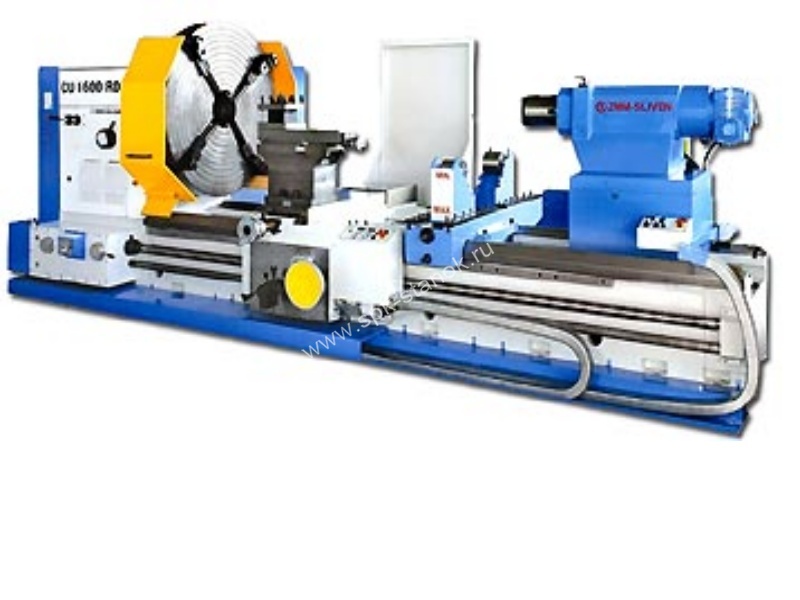

Токарно-винторезный станок CU 1600RD-3000
Технические характеристики
Параметр |
Значение
|
Высота центров, мм
|
840
|
Диаметр обработки над станиной, мм
|
1600
|
Диаметр обработки над суппортом, мм
|
1225
|
Ширина направляющих, мм
|
1000
|
Расстояние между центрами, мм
|
3000
|
Передний конец, No
|
20
|
Диаметр отверстия шпинделя, мм
|
290
|
Конусное отверстие шпинделя, Metric
|
300
|
Количество скоростей шпинделя
|
бесступенчатое регулирование в 4-ех диапазонах
|
Диапазон оборотов, об/мин
|
2-8, 8-31,5, 31,5-125, 125-512
|
Мощность главного привода, кВт
|
55
|
Количество подач
|
242
|
Диапазон продольных подач, мм/об
|
0,042-95,74
|
Диапазон поперечных подач, мм/об
|
0,021-47,87
|
Количество резьб
|
121
|
Шаг миллиметровой резьбы, мм
|
0,5-896
|
Шаг дюймовой резьбы, вит/1
|
56-1/32
|
Шаг модульной резьбы, мм
|
0,125-224
|
Шаг диаметральной резьбы, DP
|
224-1/8
|
Ход поперечных салазок, мм
|
850
|
Ход верхних салазок, мм
|
405
|
Диаметр пиноли, мм
|
200
|
Конус пиноли, Морзе
|
80
|
Ход пиноли, мм
|
400
|
Масса (для РМЦ 3000мм), кг
|
15000
|
Токарно-винторезный станок CU 1600RD (d=1600мм, РМЦ=1500-6000мм) - аналог тяжелых токарных станков 1А665, 1А661, 1М665, 1М661 про-ва ОАО «Краматорский завод тяжелого станкостроения» - предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьбы: метрических, дюймовых, питчевых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Станок CU1600RD (1М665) укомплектован четырех кулачковой планшайбой. Вся электрика станка CU1600RD (1М665) изготовлена немецкой фирмой Шнайдер-электрик. В самой ответственной части станка CU1600RD (1М665) - шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.
