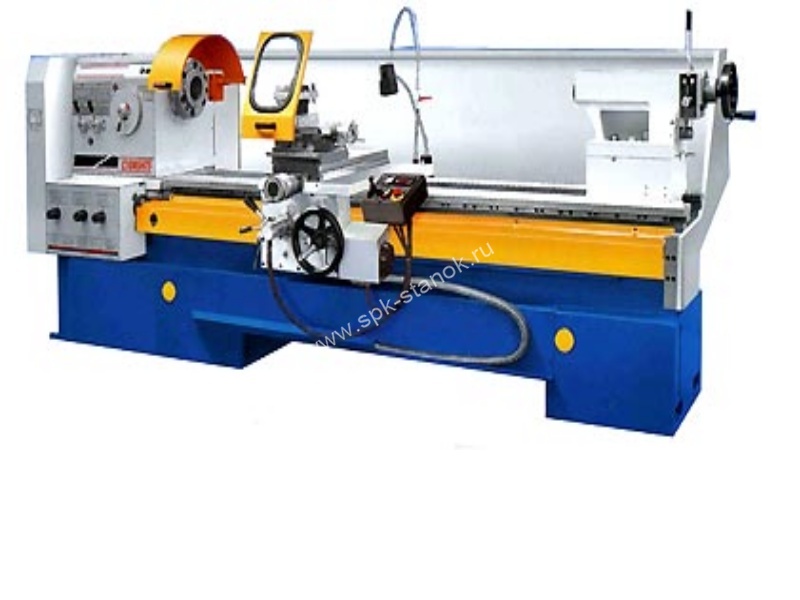

Токарно-винторезный станок C10MSTS-3000
Технические характеристики
Параметр |
Значение
|
Высота центров, мм
|
320
|
Диаметр обработки над станиной, мм
|
630
|
Диаметр обработки над суппортом, мм
|
385
|
Диаметр обработки над выемкой в станине, мм
|
820
|
Ширина направляющих, мм
|
520
|
Расстояние между центрами, мм
|
3000
|
Передний конец, No
|
11
|
Диаметр отверстия шпинделя, мм
|
103
|
Конусное отверстие шпинделя, Metric
|
120
|
Количество скоростей шпинделя
|
бесступенчатое регулирование в 3-ех диапазонах
|
Диапазон оборотов, об/мин
|
8-52, 32-208, 192-1250
|
Мощность главного привода, кВт
|
15
|
Количество подач
|
76
|
Диапазон продольных подач, мм/об
|
0,02-8,43
|
Диапазон поперечных подач, мм/об
|
0,01-4,23
|
Количество резьб
|
64
|
Шаг миллиметровой резьбы, мм
|
0,5-180
|
Шаг дюймовой резьбы, вит/1
|
60-5/32
|
Шаг модульной резьбы, мм
|
0,125-45
|
Шаг диаметральной резьбы, DP
|
240-43/64
|
Ход поперечных салазок, мм
|
420
|
Ход верхних салазок, мм
|
145
|
Диаметр пиноли, мм
|
105
|
Конус пиноли, Морзе
|
No.6
|
Ход пиноли, мм
|
200
|
Масса (для РМЦ 2000мм), кг
|
4610
|
Токарно-винторезный станок C10MSTS (d=630-830мм, РМЦ=1000-6000мм) предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьбы: метрических, дюймовых, питчевых. Технические характеристики и жесткость станков, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.Станок C10MSTS укомплектован трехкулачковым патроном Bison и вращающимся центром. Вся электрика станка C10MSTS изготовлена немецкой фирмой Шнайдер-электрик. В самой ответственной части станка C10MSTS - шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.
