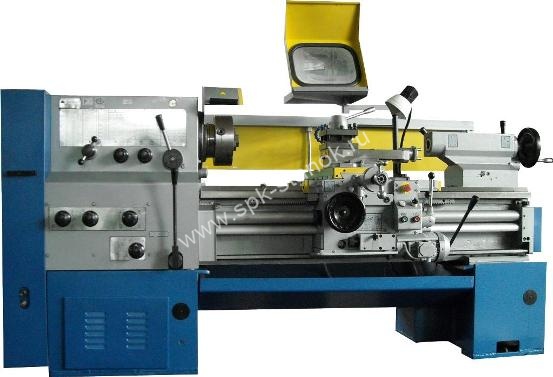

Заказывайте Токарно-винторезный станок ГС526УК-03 (РМЦ 3000 мм) с доставкой в Беларуси

Цена: По запросу

Заказать

Онлайн-заявка на оборудование

Технические характеристики

Наименование параметра	Значение
1 Показатели заготовки, обрабатываемой на станке
1.1 Наибольший диаметр обрабатываемой заготовки: над станиной, мм закрепленной в патроне и проходящей через отверстие в шпинделе, мм над выемкой в станине, мм, не менее	500, 630 (1) 55 630 (2)
1.2 Наибольший диаметр обрабатываемой заготовки над суппортом, мм, не менее	275, 420 (1)
1.3 Наибольшая длина устанавливаемой заготовки (при установке в центрах), мм, не менее над выемкой в станине, мм, не менее	1000 (3) 1500 (4) 2000 (5) 3000 (1),(6) 235 (2)
1.4 Высота центров над направляющими станины, мм	250, 320 (1)
2 Показатели инструмента, устанавливаемого на станке
2.1 Наибольшая высота резца, устанавливаемого в резцедержателе, мм	25
3 Показатели основных и вспомогательных движений станка
3.1 Количество скоростей шпинделя: прямого вращения обратного вращения	22 22
3.2 Пределы частот шпинделя, об/мин	16 – 2000
3.3 Количество подач суппорта продольных поперечных	24 24
3.4 Пределы подач суппорта, мм/об продольных поперечных	0,05…2,8 0,025…1,4
3.5Пределы шагов нарезаемых резьб метрических, мм модульных, модуль дюймовых, число ниток питчевых, питч	0,5…112 0,5…112 56…0,5 56…0,5
3.6 Скорость быстрых перемещений суппорта, м/мин: продольных поперечных	3,6 1,8
4 Показатели силовой характеристики станка
4.1 Наибольший крутящий момент на шпинделе, кНм	1
4.2 Мощность привода главного движения, кВт	7,5; 11 (7)
4.3 Мощность привода быстрых перемещений, кВт	0,37
4.4 Мощность привода охлаждения, кВт	0,18
4.5 Суммарная мощность установленных на станке электродвигателей, кВт	8,0; 11,55 (7)
4.6 Суммарная потребляемая мощность станка, (наибольшая), кВт	8,62; 12,12 (7)
5 Показатели габарита и массы станка
5.1 Габаритные размеры станка, мм, не более: длина: ширина высота	2800 (3) 3380 (4) 3880 (5) 4880 (1), (6) 1265 1360,1430 (1)
5.2 Масса станка, кг, не более	3100 (3) 3500 (4) 3680 (5) 4400 (1), (6)
6 Характеристика электрооборудования
6.1 Род тока питающей сети	Переменный, трехфазный
6.2 Частота тока, Гц	50±1
6.3 Напряжение, В	380±38
6.4 Напряжение цепи управления, В	24±2,4
6.5 Напряжение цепи местного освещения, В	24±2,4
7 Корректированный уровень звуковой мощности, дБа	97
8 Класс точности станка по ГОСТ 8	П

Примечания.

(1) Для станков с индексом В.

(2) Для станков с индексом Г.

(3) Для станков с расстоянием между центрами (РМЦ) 1000 мм – при переходе задней бабки на 70 мм за торец станины.

(4) Для станков с РМЦ 1500 мм – при переходе задней бабки на 70 мм за торец станины.

(5) Для станков с РМЦ 2000 мм – при переходе задней бабки на 70 мм за торец станины.

(6) Для станков с РМЦ 3000 мм – при переходе задней бабки на 70 мм за торец станины.

(7) По заказу.

Описание

Станки предназначены для выполнения разнообразных токарных работ и для нарезания резьб: метрической, модульной, дюймовой, питчевой.

По заказу покупателя возможно изготовление станка в различных исполнениях. Модификация отображается соответствующим индексом в конце наименования станка и имеет следующие варианты и значения:
- «С» - оснащение станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка (ГС526УС);
- «В» - станок с увеличенным наибольшим диаметром обработки заготовки над станиной (630мм) и суппортом (420мм) (ГС526УВ);
- «Г» - станок с выемкой в станине (ГС526УГ);
- «Д» - станок с увеличенным наибольшим диаметром прутка, проходящего через отверстие в шпинделе (89 мм) (ГС526УД);
- «Л» - станок с ценой деления лимба поперечного перемещения 0,02мм (ГС526УЛ);
- «М» - станок с механизированным приводом верхней части суппорта (ГС526УМ);
- «Ц» - станок с устройством цифровой индексации и преобразователями линейных перемещений (ГС526УЦ);
- «РЦ» - станок с устройством цифровой индексации и преобразователями линейных перемещений и с бесступенчатым регулированием частоты вращения шпинделя (ГС526УРЦ);
- «Е» - станок, соответствующий требованиям безопасности Директив ЕС и имеющий маркировку «СЕ».
Комбинированием индексов в обозначении модели станка можно получить станок требуемого оснащения.

Станки модели ГС526 выпускаются с межцентровым расстоянием (РМЦ) 1000мм, исполнения ГС526-01 с РМЦ 1500 мм, исполнения ГС526-02 с РМЦ 2000 мм, исполнения ГС526-03 с РМЦ 3000 мм, исполнения ГС526-04 с РМЦ 750 мм, исполнения ГС526-05 с РМЦ 1400 мм.
