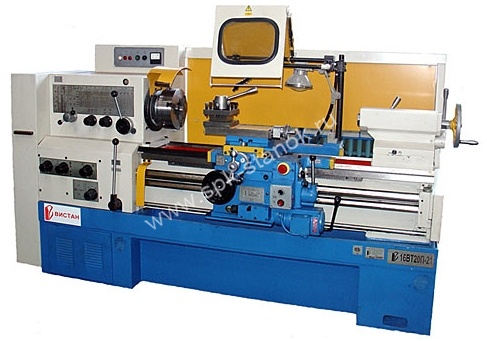

Токарно-винторезный станок модели 16ВТ20П-21(РМЦ 1000 мм)
Технические характеристики
Параметр | Значение |
Наибольший диаметр обрабатываемой заготовки, мм |
- над станиной | 500 |
- над суппортом | 275 |
Наибольшая длина устанавливаемой заготовки | 1000 |
Диаметр отверстия шпинделя, мм | 57 |
Наибольшая высота резца, устанавливаемого на станке, мм | 25 |
Наибольшая длина перемещения резцовых салазок суппорта, мм | 150 |
Наибольшая длина перемещения каретки: продольного (поперечного), мм | 935 (285) |
Наибольшее перемещение пиноли задней бабки, мм | 150 |
Пределы частот вращения шпинделя, мин-1 | 12.5-1600 |
Количество скоростей шпинделя прямого (обратного) вращения | 24 (12) |
Пределы рабочих подач суппорта, мм/об.: |
- продольных | 0.05 ... 2.8 |
- поперечных | 0.025 ... 1.4 |
Количество подач суппорта продольных (поперечных) | 24 (24) |
Пределы шагов нарезаемых резьб: |
- метрических, мм | 0.5 ... 112 |
- дюймовых, число ниток на 1 дюйм | 56 ... 0.5 |
- модульных, модуль | 0.5 ... 112 |
- питчевых, питч | 56 ... 0.5 |
Скорость быстрых перемещений суппорта, м/мин: |
- продольных | 3.8 |
- поперечных | 1.9 |
Наибольший крутящий момент на шпинделе, кНм | 1.0 |
Мощность привода главного движения, кВт | 11.0 |
Габаритные размеры станка (ДхШхВ), мм: | 2800x1265x1505 |
Масса станка, кг | 3000 |
Токарно-винторезный универсальный станок модели 16ВТ20П-21 предназначен для токарной обработки наружных и внутренних поверхностей заготовок типа тел вращения различного осевого профиля, сверления, зенкерования и развёртывания осевых отверстий,а также для нарезания метрических, дюймовых, модульных и питчевых резьб. Продуманная компоновка токарных станков 16ВТ20П21 и их технологические возможности гарантируют высококачественную обработку деталей из различных материалов современным режущим инструментом на оптимальных режимах резания.
