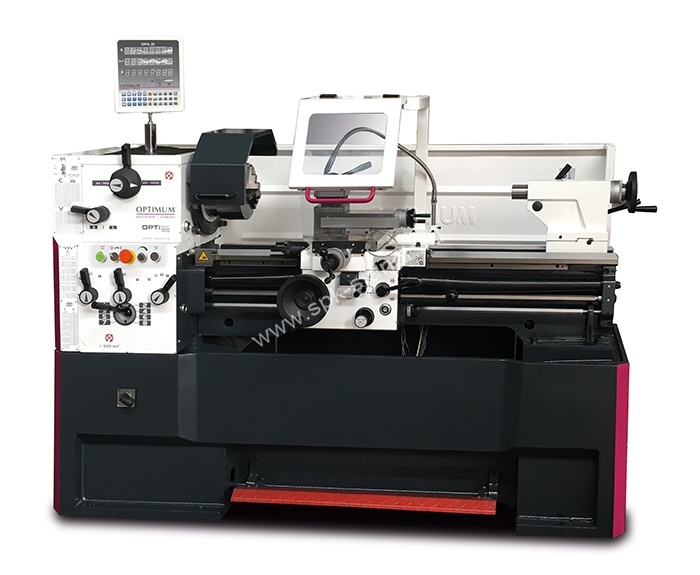

Заказывайте Станок токарный Opti 4215 DPA Vario с доставкой в Беларуси

Цена: По запросу

Заказать

Онлайн-заявка на оборудование

Технические характеристики

Технические характеристики
Модель	TH4210	TH4215 DPA
Модель	TH4210 DPA	TH4215 DPA Vario
Электропитание
Двигатель	4,5 кВт 380 В ~50 Гц
Система подачи СОЖ	100 Вт
Станочные данные
Высота центров	210 мм
Наибольшая длина обрабатываемой детали	1000 мм	1500 мм
Наибольший диаметр обработки над станиной	420 мм
Наибольший диаметр обработки над суппортом	250 мм
Наибольший диаметр обработки над выемкой станины	590 мм
Длина выемки станины	260 мм
Ширина станины	250 мм
Частота вращения шпинделя	45 - 1800 об/мин	30 - 3000 об/мин (DPA Vario)
Количество ступеней	16	2, бесступенчато (DPA Vario)
Внутренний конус шпинделя	МК 6
Присоединительная поверхность шпинделя	Camlock ASA D1 - 6"
Диаметр сквозного отверстия в шпинделе	52 мм
Ход верхней каретки суппорта	140 мм
Ход поперечной каретки суппорта	230 мм
Продольная подача (17 подач)	0,05 - 1,7 мм/об
Поперечная подача (17 подач)	0,025 - 0,85 мм/об
Пределы шага нарезаемых метрических резьб (39 шагов)	0,2 - 14 мм
Пределы шага нарезаемых дюймовых резьб (45 шагов)	2 - 72 ниток на дюйм
Пределы шага нарезаемых трапецеидальных резьб (21 шаг)	8 - 44
Пределы шага нарезаемых модульных резьб (18 шагов)	0,3 - 3,5
Максимальная высота державки резца	20 мм
Внутренний конус пиноли задней бабки	МК 4
Диаметр задней бабки	50 мм
Ход пиноли задней бабки	120 мм
Габаритные размеры
Длина	2025 мм	2525 мм
Ширина	915 мм
Высота	(TH4210 - 1375 мм) 1615 мм
Масса станка	1160 кг	1340 кг

Описание

Точный и надежный токарный станок для серийного производства.
Закаленные и шлифованные направляющие станины.
Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
Закаленные шлифованные шестерни и валы передней бабки.
Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
Радиальное биение шпинделя менее 0,015 мм
Центральная система смазки направляющих.
Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном.
Механический тормоз шпинделя.
Перегрузочная муфта ходового винта.
Задняя бабка может быть смещена на ± 13 мм для точения длинных конусов
Продольная и поперечная подачи суппорта
Поворотная на 360° верхняя каретка суппорта
Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
Цена деления лимба маховика пиноли задней бабки 0,025 мм
Правое/левое направление вращения шпинделя
Защитный экран
Станочный светильник
Кнопка аварийного отключения станка, запирающийся главный выключатель
Спиральный кожух ходового винта
Подставка под станок с отделениями под инструмент
Произведено согласно нормам DIN 8606

Комплектация

Неподвижный люнет, проходное отверстие 15-105 мм.
Подвижный люнет, проходное отверстие 10-65 мм.
Планшайба Ø 350 мм.
Светильник станочный светодиодный.
Оправка МК4/МК6.
Центр упорный МК4.
4-х позиционный резцедержатель.
Набор сменных шестерен.
Комплект обслуживающего инструмента.
Руководство по эксплуатации на русском языке.
