Заказывайте Токарно-винторезный станок DMTG CW6180/1000 с доставкой в Беларуси

Цена: 129690 р.

Заказать

Онлайн-заявка на оборудование

Технические характеристики

Наименование параметра		Ед. Изм.	CW6180B	CW6280B
Наибольший диаметр обрабатываемой заготовки	над станиной	мм	800	800
	в выточке станины		-	1000
	над суппортом		550	550
Наибольшая длина заготовки в центрах (РМЦ)		мм	1310/1820/2810
Ширина станины		мм	550
Максимальная нагрузка		кг	3000
Диаметр отверстия в шпинделе		мм	104; С11
Конус шпинделя и центра			120; Morse No. 5
Количество инструмента		шт	4 (ручная смена)
Хвостовик инструмента		мм	32х32
Диапазон скоростей шпинделя (18 ступеней)		Мин-1	6-800
Диапазон продольных подач, (64 ступени)		мм/об	0,1-24.3
Диапазон поперечных подач, (64 ступени)		мм/об	0.05-0,912
Быстрые перемещения суппорта		мм/мин	Z:4000; X:2300;
Перемещение по оси Z		мм	315
Перемещение по оси X		мм	1310/1810/2810
Шаг и диаметр ходового винта		мм	12 / 55
Нарезаемые резьбы:	метрическая	мм	1-240 (50 резьб)
	дюймовая	TPI	1-14 (26 резьб)
	модульная	m	0.5-120 (53 резьбы)
	питчевая	p"	1-28 (53 резьбы)
Ход пиноли		мм	250
Диаметр пиноли задней бабки		мм	100
Угол поворота суппорта		град	+/- 90
Конус пиноли		мм	Morse No. 5
Мощность электродвигателя главного привода		кВт	11
Мощность электродвигателя быстрых перемещений		кВт	1.1
Мощность электродвигателя подачи СОЖ		кВт	0,125
Длинна		мм	3690/4190/5190
Габаритные размеры (ШхВ)		Мм	1450?1630
Вес, нетто		Т.	4,2/4,6/4,9

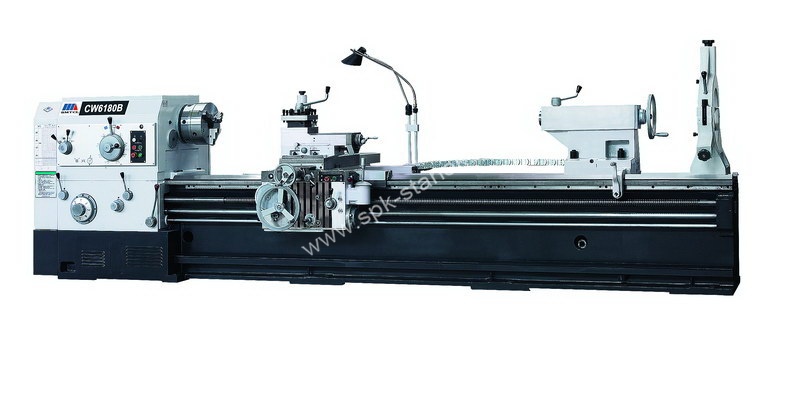

Станок модели CW 6180 является полнофункциональным токарно-винторезным станком нормальной точности, предназначенным для черновой и получистовой обработки крупногабаритных деталей с удалением большого припуска.

Основные преимущества:
1. Цельнолитая станина (без болтовых соединений), обеспечивает максимальную жёсткость.
2. Расстояние между направляющими 550 мм, в отличии от большинства аналогов.
3. Мощность двигателя 11 кВт, в отличии от большинства аналогов.
4. Является аналогом токарных станков серии ДИП400.

Базовая комплектация:

Опции:

Токарный 3-х кулачковый самоцентрирующийся патрон K11315C/C11 ?315 мм
Люнет неподвижный ?300 мм
Люнет подвижный ?20- ?60 мм
Местное освещение 24 В/40 Вт.
Не вращающийся центр ?125/5
Торцевой ключ для патрона
Установочные болты M22x400/ GB799-88
Гайки М22 GB6170-86
Ключи для обслуживания станка
Руководство по ремонту и эксплуатации на русском языке

Вращающийся центр 80B102109 ?125/5
4-х кулачковый патрон мм.
Планшайба
Вращающийся центр JB2887-81 Morse5
Люнет подвижный ?50- ?160 мм
Люнет неподвижный ?70- ?380 мм
Защита патрона 80B111001
Защита суппорта 80B111002
Устройство цифровой индикации
Приспособления для точения конусов (конусная линейка)
Режущий инструмент по согласованию.
