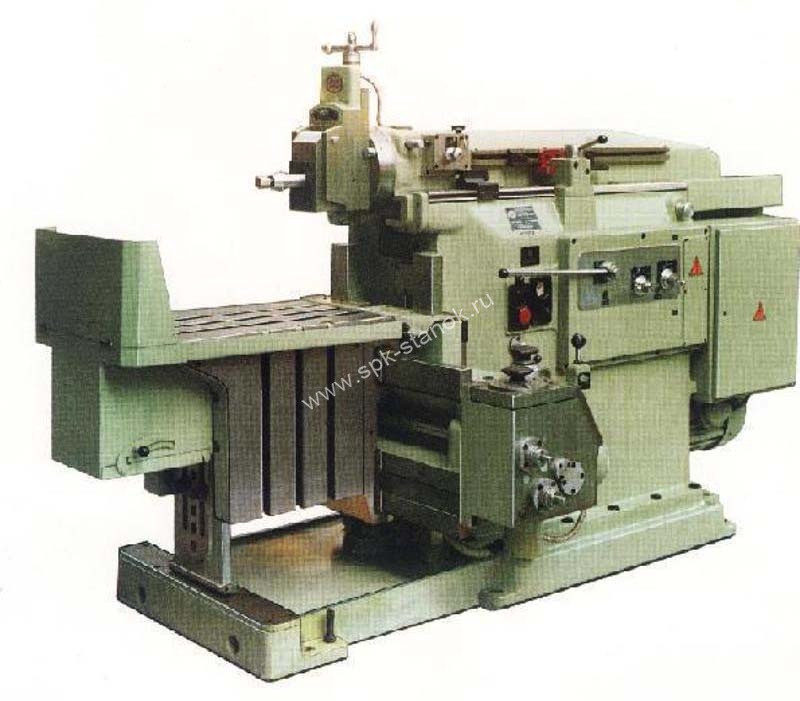

@spk_stanok.byСтанок поперечно-строгальный модели 7310Д
Поперечно-строгальный станок с гидравлическим приводом модели 7310Д предназначен для обработки методом строгания плоских и фасонных поверхностей изделий в условиях индивидуального и мелкосерийного производства. Применённая в станке гидропанель Г31-26 позволяет производить обработку деталей в упор с выходом в канавку шириной не менее 8 мм, что значительно расширяет технологические возможности станка и сферу его применения в производстве. Станок имеет механическую подачу стола и резцового суппорта и механизм автоматического останова станка, который при применении быстродействующих зажимных устройств обеспечивает возможность многостаночного обслуживания.
Станок имеет гидравлическое перемещение ползуна и гидравлическую подачу стола на каждый двойной ход ползуна. Быстрое перемещение стола в горизонтальном и вертикальном направлениях осуществляется отдельным электродвигателем малой мощности. Кроме механического перемещения стола в горизонтальном и вертикальном направлениях, возможно перемещение стола вручную. Изменение направления движения ползуна производиться переключением золотника управления гидропанели упорами, установленными на ползуне. Этими же упорами регулируется требуемая величина хода ползуна.
Скорость движения ползуна по всей длине хода постоянная. Станок имеет ступенчато-дроссельное регулирование скорости. Регулирование скорости производиться двумя рукоятками. Одна из них устанавливает четыре ступени скорости, другая производит плавное регулирование скорости в пределах каждой ступени. Величина подачи регулируется маховичком при обратном ходе ползуна (при движении и остановке), отсчёт величины подач производится по лимбу. Вертикальная подача резца осуществляется перемещением верхних салазок суппорта. Ручное перемещение салазок суппорта осуществляется рукояткой с отсчётом величины перемещения по линейке.
Управление станком осуществляется с кнопочной станции и рукоятками. Положение рукояток в зависимости от режима работы определяется соответствующими табличками. Управление движениями стола производиться одной рукояткой со встроенной в неё кнопкой быстрых перемещений. Направления переключений рукоятки совпадают с направлениями перемещений стола. Станок обеспечивает стабильность останова резца в переднем положении при строгании на одной ступени скорости в пределах 3 – 5 мм. Смазка направляющих ползуна и станины осуществляется автоматически от гидросистемы станка.
| Модель станка | ход инструмента, мм | мощность, кВт | Цена |
|---|---|---|---|
| Станок поперечно-строгальный модели 7310Д | - | - | |
| Станок поперечно-строгальный модели 7305Т | - | 5.5 | 51744 р. |
| Станок поперечно-строгальный модели 7307ГТ | - | 5.5 | 37944 р. |
| Станок поперечно-строгальный с долбежной головкой модели 7305ТД | - | 5.5 | 37162.8 р. |
| Станок поперечно-строгальный модели 7307ГТ с доп. долб. головкой | - | 5.5 | 40920 р. |
