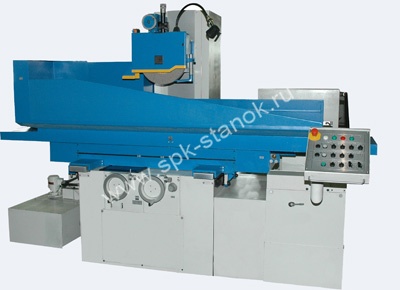

Станок плоскошлифовальный с крестовым столом и горизонтальным шпинделем модели 3Д711ВФ11

Цена: По запросу

Заказать
Онлайн-заявка на оборудование
Cтанок *
Имя *
Тел. *
E-mail
Комментарий к заказу
Введите код указанный на картинке: *
защитный код
Вы можете запросить необходимое оборудование, мы свяжемся с Вами в течение 24 часов

Технические характеристики

Наименование параметров Модель плоскошлифовального станка
3Д711ВФ11
исп. 30 без УЦИ
3Д711ВФ11
исп. 31 с УЦИ
Класс точности станка по ГОСТ 8-82 В
Размеры зеркала стола (BxL), мм 200х630
Точностные параметры,
достигаемые на образце изделии:

- размер образца изделия, мм

- плоскостность, мкм

- параллельность, мкм

- шероховатость поверхности,
обработанной периферией круга, Ra



380х120х120

4

5


0,16
Рабочие подачи:

- стола, м/мин

- суппорта, мм/ход

- шлифовальной головки, мм


2…30

0,3…40

0,002…0,08
Наибольшие перемещения, мм

- стола

- суппорта


670

245
Наибольшая масса устанавливаемой заготовки (вместе с приспособлением
и электромагнитной плитой)
200
Наибольшее расстояние от зеркала стола от оси шпинделя, мм 550
Размеры шлифовального круга
(DxHxd), мм
300х40х76
Мощность главного привода, кВт 4
Габаритные размеры, мм

- длина

- ширина

- высота


2715

1788

2035
Масса, кг 2950

Описание

Плоскошлифовальные станки модели 3Д711ВФ11 предназначены для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей, пазов, уступов, а также шлифования торцом круга.

Особенности конструкции:

  • Высокая жесткость и виброустойчивость станков за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки.
  • Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения.
  • Все рабочие перемещения станков автоматизированы.
  • Возможно применение комплектующих изделий электрооборудования ведущих мировых производителей SIEMENS, BALLUFF.
  • Базовые детали из чугуна.
  • Плоскошлифовальные станки модели 3Д711ВФ11 выпускаются в двух промышленных исполнениях:
    • исполнение 30 без УЦИ и исполнение 31 с УЦИ с импортной комплектацией электрооборудования;
    • исполнение 24 с комплектацией электрооборудования производителей Российской Федерации.

Комплект поставки плоскошлифовального станка:

  • Система охлаждения с насосом подачи СОЖ и магнитным сепаратором ее очистки.
  • Гидростанция привода стола и смазки.
  • Шлифовальный круг с фланцами.
  • Быстроизнашиваемые запасные части, инструмент и принадлежности.

За дополнительную оплату поставляются:

  • электромагнитная плита,
  • механизм правки шлифовального круга,
  • приспособления для профильного шлифования, расширяющие технологические возможности.


По отдельному заказу:
исполнение электроавтоматики, позволяющее обеспечить автоматическую работу цикла станка: черновое, чистовое шлифование, компенсацию правки круга, остановку при выходе на размер.
