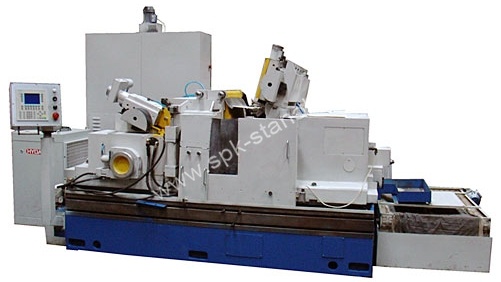

Станок полуавтоматический круглошлифовальный бесцентровой модели ВСА-180ВNC2 (3Е180В)
Технические характеристики
Параметр |
Значение |
Диаметр шлифования, мм |
0.5...10 |
Наибольшая длина обрабатываемой заготовки, мм |
при сквозном шлифовании без специальных приспособлений |
58 |
при обработке врезанием с номинальной высотой круга |
38 |
Размеры кругов, мм: |
шлифовального |
200х40х76 |
ведущего |
150х40х51 |
Окружная скорость шлифовального круга, м/с |
35 |
Частота вращения шпинделя ведущего круга, мин-1 |
при работе |
5-250 |
при правке |
380 |
Постоянство диаметров партии образцов-изделий, обработанных методом врезного шлифования, мкм |
6 |
Шероховатость обработанной цилиндрической поверхности образца-изделия Rа, мкм |
0.16 |
Круглость обработанной цилиндрической поверхности образца-изделия, мкм |
0.8 |
Мощность привода главного движения, кВт |
2/2.5 |
Суммарная мощность электродвигателей, установленных на полуавтомате, кВт |
5.6 |
Габарит полуавтомата, мм |
1570x1145x1755 |
Масса станка, кг |
1200 |
Станок полуавтоматический круглошлифовальный бесцентровой модели ВСА-180ВNC2 (3Е180В) предназначен для выполнения операции шлифование гладких, ступенчатых, конических и фасонных поверхностей деталей типа тел вращения методом врезного или сквозного шлифования. На станке могут обрабатываться детали из чугуна, стали, цветных металлов и их сплавов до и после термической обработки, а также неметаллические изделия при соответствующем подборе шлифовального инструмента и материала опорного ножа. На базе полуавтоматических станков могут изготавливаться специальные станки-автоматы с загрузочно-разгрузочным устройством.
