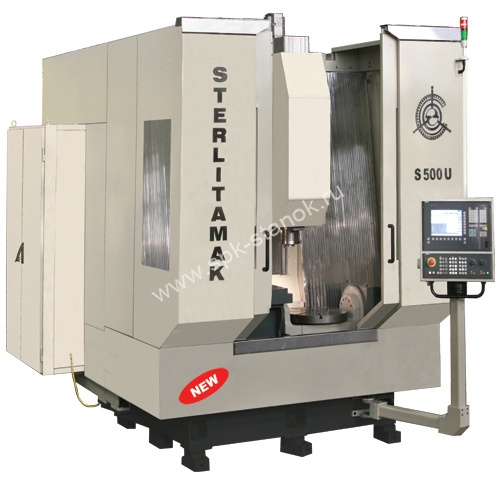

Купить станок фрезерно-расточный с ЧПУ модели S500U

Цена: По запросу

Заказать

Онлайн-заявка на оборудование

Технические характеристики

0,01

Параметры стола
Размеры рабочей поверхности стола, мм	560х500(1200х500*)
Расстояние между пазами, мм	100
Ширина Т-образных пазов стола, мм	14Н11
Диаметр рабочей поверхности стола, мм	500
Наибольший крутящий момент, Нм	1020
Поворотный 2-х осевой стол
Диаметр планшайбы, мм	Ø500
Диаметр центрального отверстия, мм	Ø60H7
Количество Т-образных пазов стола	8
Ширина паза стола, мм	12Н11 (12Н7)
Наибольшая частота вращения стола (ось А и С), 1/мин	28
Наибольший крутящий момет (ось А и С), Нм	1020
Наибольший угол поворота (ось А), град	+110/-90
Шпиндель
Конус шпинделя (DIN 69871)	SK 40
Число ступеней частот вращения шпинделя	регул. бесступ.
Пределы частот вращения шпинделя, об/мин	0-8000
Номинальный крутящий момент на шпинделе, Нм	64/45
Мощность двигателя главного движения, Квт	7,5/9
Перемещения
Наибольшее программируемое перемещение по координатам
- продольное перемещение X-салазок (Х), мм	1100
- поперечное перемещение верхних Y-салазок (Y), мм	490
- перемещение шпиндельной бабки (Z) , мм	450
Точность позиционирования по осям Х, Y, Z, мм	+0,010
Дискретность задания перемещения, мм	0,001
X, Y,Z, ммм
Число управляемых осей координат	5
Число одновременно управляемых осей координат	3+2
Наибольшее усилие подачи по координатам Х,Y, Z	6000*
Пределы рабочих подач по координатам Х,Y, Z, мм/мин	1...15 000
Скорость быстрого перемещения по координатам Х, Y, Z, м/мин	20...30
Инструментальный магазин
Емкость инструментального магазина, шт.	24
Время смены инструмента, с	7
Наибольшая масса оправки, устанавливаемой в магазине, кг	8
Наибольшая длина инструмента, устанавливаемого в шпинделе станка, мм	250
Система ЧПУ	SIEMENS SINUMERIK 840D
Прочие характеристики
Масса, кг	9000 (9500)
Габаритные размеры, мм
-длина (со стружкоуборочным транспортером)	3600
-ширина	2360
-высота	3200
Общая площадь станка в плане, м2, не более ( с учетом открытых дверей, с приставным оборудованием)	27,2

Описание

Станок фрезерно-расточный с АСИ и числовым программным управлением (ЧПУ) модели S500U, предназначен для комплексной обработки деталей из различных конструкционных материалов. Станок имеет двухосевой поворотный стол, управляемый от ЧПУ. Выполняет операции сверления, зенкерования, развертывания, получистового и чистового растачивания отверстий, нарезания резьбы метчиками и фрезами, фрезерования.

Область применения: обработка пресс-форм, штампов, турбин, моноколес и других деталей сложной формы на предприятиях различных отраслей промышленности

5-осевая обработка Ø500+3-х осевая обработка 560х500

3-осевая обработка 1200х500

2-х осевой поворотный стол

Возможность оснащения щупами для измерения детали и инструмента (опция)

5-D интерполяция (опция)

Линейные и круговые измерительные датчики (опция)

Колонковая система
