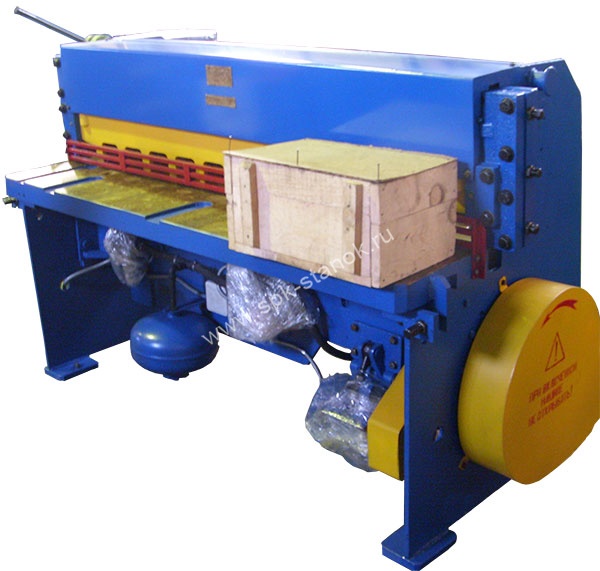

Ножницы гильотинные, кривошипные НД3314

Цена: По запросу

Заказать
Онлайн-заявка на оборудование
Cтанок *
Имя *
Тел. *
E-mail
Комментарий к заказу
Введите код указанный на картинке: *
защитный код
Вы можете запросить необходимое оборудование, мы свяжемся с Вами в течении 24 часов

Технические характеристики

Толщина разрезаемых листов с временным сопротивлением σвр = 500МПа,мм 2,5
Ширина разрезаемых листов, мм 1600
Частота ходов ножа, холостых, мин-1 34
Угол наклона подвижного ножа, α 1°20'
Длинна листа отрезанного с упором, мм 600
длинна 2340
ширина 2020
высота 1320
Масса, кг 2020

Описание

Ножницы гильотинные кривошипные предназначены для резки листового металла. Возможна также разрезка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание разрезаемого листа. Станина гильотинных ножниц сборно-сварной конструкции, состоит из двух стоек, соединенных между собой траверсой и стяжкой. На стойки и траверсу опирается стол, к которому при помощи винтов крепятся нижние ножи. регулирование зазора между ножами ножевой балки и станины осуществляется путем перемещения стола с помощью болтов и гаек, расположенных с обеих сторон стола. Направляющие стоек вместе с прикрепленными к ним накладками наклонены к плоскости стола под углом 870. На станине имеется эксцентриковый вал с насаженными на нем эксцентриками и шатунами, соединенными с балкой при помощи осей. Ножевая балка представляет собой жесткую конструкцию сварного типа, состоящую из вертикального, горизонтального и наклонного листов. В ножевой балке имеются два выступа, с помощью которых при возврате в верхнее исходное положение она приподнимает прижимную балку. Во время рабочего хода прижимная и ножевая балки одновременно опускаются. Прижим листа осуществляется за счет силы сжатых пружин и собственного веса балки. Сила сжатия пружин регулируется винтами. Задний упор - ручной. По спец.заказу устанавливается приводной упор либо приводной упор с УЦИ. Для отсчета величины перемещения заднего упора на рейке закреплена линейка. При работе без упора, в случае, когда ширина отрезаемых листов более 600 мм, линейка с рычагами приподнимается и укладывается на горизонтальное ребро ножевой балки. Боковой упор предназначен для определения начала реза и получения прямоугольных заготовок. Для защиты рук оператора в зоне реза имеется защитная решетка, полностью преграждающая доступ к ножам и прижиму. Привод ножниц осуществляется от электродвигателя через клиноремную передачу на маховик, соединенный муфтой-тормозом с приводным валом. От приводного вала через пару цилиндрических косозубых колес вращение передается на эксцентриковый вал, соединенный с ножевой балкой шатунами. Гильотина применяется в заготовительных цехах предприятий машиностроения, автотракторостроения, авиастроения и других отраслях промышленности.





Аналоги
Модель станка толщина листа, мм ширина листа, мм Цена
Ножницы гильотинные, кривошипные НА3216 4.0 2000
Ножницы гильотинные механические модели НГ-6,3х2 6 2000
Ножницы кривошипные листовые (гильотина) модели НА3223 20 3150
Ножницы кривошипные листовые (гильотина) модели МНГ-13 13 2000
Ножницы гильотинные механические модели Н478.01 20 2200
