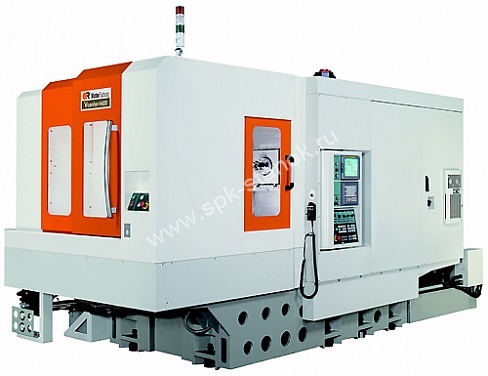

Victor VCenter-h400 Вертикальный фрезерный обрабатывающий центр c ЧПУ

Цена: По запросу

Заказать
Онлайн-заявка на оборудование
Cтанок *
Имя *
Тел. *
E-mail
Комментарий к заказу
Введите код указанный на картинке: *
защитный код
Вы можете запросить необходимое оборудование, мы свяжемся с Вами в течение 24 часов

Технические характеристики

ПараметрЗначение
Перемещение
По оси Х, мм500
По оси Y, мм600
По оси Z, мм500
Расстояния
От центра шпинделя до стойки, мм600
От торца шпинделя до поверхности стола, мм150 - 710
Размеры рабочей поверхности стола, мм1100 х 510
Максимальная нагрузка на стол, кг750
Шпиндель
Конус шпинделяВТ 40
Мощность двигателя шпинделя,
непрерывная/в теч. 30 мин, кВт
11 / 15
Частота вращения шпинделя, об./мин.8000
Подача
Быстрая подача в осях X, Y, Z, м/мин.24 / 24 / 20
Мощность двигателя подачи в осях X, Y, Z, кВт2,5 / 2,5 / 2,5
Скорость подачи при резке, м/мин.7,5
Шарико-винтовая пара в осях X/Y, диам х шаг мм40 х P12
Шарико-винтовая пара в оси Z, диам х шаг мм40 х P10
Инструмент
Максимальная длина инструмента, мм300
Максимальный вес инструмента, кг7
Число инструментов в магазине24 (круговой)
Максимальный диаметр инструмента
(без смежных инструментов), мм
80
Время смены инструмента (инструмент - инструмент), сек3
Инструментальный штревель, град.90
Метод выбора инструментасвободный
Характеристики обрабатывающего центра
Потребляемая мощность, кВт23
Минимальное/максимальное давление воздуха, кг/см25,5 / 6,5
Ёмкость бака системы охлаждения, л280
Требуемая площадь для обрабатывающего центра, мм2750 х 2400
Максимальная высота обрабатывающего центра, мм2640
Вес нетто, кг6100
Точность
Точность позиционирования, мм0,005
Система ЧПУFanuc 21i-MB
Горизонтальный фрезерный обрабатывающий центр Victor VC-H400 (Тайвань) – самый компактный из горизонтальных центров VICTOR TAICHUNG. Конструкция подвижной колонны перемещения по трем осям обеспечивает высокую скорость подачи 48 м/мин, что сокращает время холостых ходов. Ускорение по всем осям 0.7G с высокой производимой мощностью 4,5/5,5/4,5 кВт способствует наибольшей производительности в работе.

Стандартная комплектации

  • Высокоскоростной шпиндель с прямым приводом DDS (14000 об/мин)
  •  Система ЧПУ Fanuc 21i-MB , 10,4" цветной графический дисплей, порт RS-232
  • Поворотный стол с индексацией 1º
  • Магазин инструментов на 40 позиций
  • Масляное охлаждение шпинделя
  • Система подачи СОЖ
  • Кожух полностью закрывающий рабочую зону станка
  • Дистанционный пульт управления
  • Комплект инструментов для обслуживания станка
  • 2 шнековых конвейера внутри станины
  • Ленточный конвейер для удаления стружки с тележкой
  • Встроенная лампа освещения рабочей зоны
  • Автоматическая система отключения питания
  • Выравнивающие блоки
  • Система автоматической смены паллет
  • Система контроля загрузки шпинделя
  • Маслосборник
  • Функция жесткого нарезания резьбы
  • Система охлаждения электрического шкафа
  • Трехступенчатый предупреждающий сигнал
