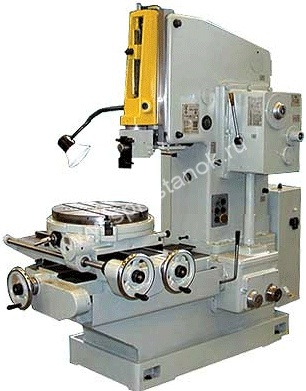

Купить Станок долбежный модели ГД200 (ГД-200) в Минске с гарантией

Цена: По запросу

Заказать

Онлайн-заявка на оборудование

Технические характеристики

Параметр	Значение
:Предельная высота заготовки при наружном долблении, мм	300
Предельная высота заготовки при внутреннем долблении, мм	100
Предельная ширина обрабатываемой поверхности при наружном долблении, мм	400
Предельная высота обрабатываемой поверхности при наружном долблении, мм	300
Предельная ширина обрабатываемой поверхности при внутреннем долблении, мм	300
Предельная высота обрабатываемой поверхности при внутреннем долблении, мм	100
Наибольшая масса устанавливаемой заготовки, кг	300
Наибольшее сечение державки для резца, мм	32x20
Дискретность продольных подач за один двойной ход долбяка, мм	0.1
Дискретность поперечных подач за один двойной ход долбяка, мм	0.1
Дискретность круговых подач за один двойной ход долбяка, мм	0.067
Наибольший ход долбяка, мм	200
Наименьший ход долбяка, мм	20
Максимальная величина перестановки долбяка, мм	265
Наибольшее продольное перемещение стола, мм	500
Наибольшее поперечное перемещение стола, мм	400
Наибольшее круговое перемещение стола, град	360
Наибольший угол поворота долбяка в направлении продольной подачи, град	5
Максимальный угол поворота головки резцедержателя, град	90
Число двойных ходов долбяка с мин, дв.х/мин	32, 49, 66, 101
Пределы продольных подач стола за за 1 дв. ход долбяка, мм	0.1-1.2
Пределы поперечных подач стола за за 1 дв. ход долбяка, мм	0.1-1.2
Пределы круговых подач стола за за 1 дв. ход долбяка, мм	0.067-0.799
Скорость быстрого продольного перемещения стола, мм/мин	1200
Скорость быстрого поперечного перемещения стола, мм/мин	1200
Скорость быстрого кругового перемещения стола, мин^-1	2.2
Диаметр рабочей поверхности стола, мм	500
Расстояние от наружной плоскости резцедержателя до стойки (вылет), мм	450
Расстояние от плоскости стола до нижней поверхности направляющих долбяка, мм	320
Наибольшее усилие резания, кН	15.0
Мощность привода главного движения, кВт	1.9; 3.0
Суммарная мощность установленных на станке электродвигателей, кВт	4.5
Плоскостность обработанных поверхностей, мкм	16
Перпендикулярность боковой поверхности образца основанию (на длине 200 мм), мкм	16
Перпендикулярность боковых поверхностей образца между собой (на длине 300 мм), мм	16
Количество фиксированных положений стола	12
Габаритные размеры, мм	1900x1270x2175
Масса, кг	2150

Долбёжный станок ГД200 предназначен для наружного и внутреннего долбления плоских и фасонных поверхностей, вырезов и канавок, а так же для долбления с поднутрением до 5 градусов в условиях индивидуального и мелкосерийного производства. Станок долбежный модели ГД200 может применяться в инструментальных, механических цехах и в ремонтных службах машиностроительных и металлообрабатывающих предприятий. Класс точности станков – Н по ГОСТ 8. Станки изготавливаются в климатическом исполнении УХЛ.

Аналоги

Модель станка	ход инструмента, мм	мощность, кВт	Цена
Станок долбежный модели ГД320 (ГД-320)	320	13.32	197160 р.
Станок долбежный модели 7402	200	4.7
Станок долбежный модели ГД200 (ГД-200)	200	4.5
Станок долбежный модели ГД500 (ГД-500)	500	14.12	225432 р.
Станок долбежный модели ГД200-01	200	4.5
