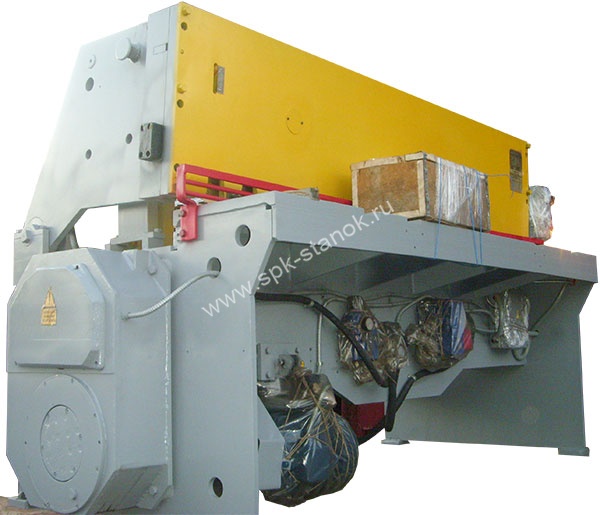

Обзор гильотинных ножниц НА3224
Кривошипные гильотинные ножницы марки НА3224 (распространенное название – гильотина) предназначены для работы с материалами полосового и листового типа методом резки. Специализированное устройство применяют в судостроительстве, машиностроительной сфере (цехах по ремонту и заготовке), заводами котлостроения, на предприятиях вторичного сырья, где необходимо преобразование лома металла значительной длины и отходов металлургической промышленности. Иногда оборудование можно увидеть в некрупных слесарных мастерских.Возможна работа с листовыми материалами неметаллического типа, но при условии, что свойства заготовок не приведут к растрескиванию кромок оборудования и затуплению режущей части. Возможно выполнение раскроя как в поперечном, так и в продольном направлении, но для вырезания гильотина не предназначена.
Ключевая особенность ножниц НА3224 – работа с минимально прилагаемыми усилиями. Такая возможность стала доступна за счет особенностей расположения верхнего режущего элемента: оно установлено под горизонтальным углом, за счет чего на материал, с которым работают, оказывают давление не по всей его длине. Вторая отличительная черта – способность ножниц производить точный, чистый рез без малейших дефектов и потребности в дополнительной обработке.
Устройство кривошипных гильотинных ножниц НА3224
Станина оборудования сборного вида, укомплектована неподвижным рабочим столом, на котором зафиксированы режущие элементы, выполненные из высоколегированной закаленной стали. Ножи способны резать листовой прокат с показателем толщины до 25 миллиметров, а возможная ширина заготовок, подлежащих обработке, – 3150 миллиметров. Они оснащены четырьмя видами режущих кромок. В минуту способны выполнять 30 резов. Ударное воздействие на металлический лист и быстрое движение ножей обеспечивает кривошипный механизм.
Движения режущей части (ножевой балки) осуществляется по роликовым опорам, расположенным по бокам. Что касается передней части элемента, то его подвижность обеспечивает пара направляющих плоского типа. Непосредственно разрез листового металла происходит в момент плотного прижатия заготовки к рабочему столу. Эту функцию выполняют гидравлические прижимы.
Для устройства предусмотрено два варианта управления:
- по нажатию на педаль,
- касанием кнопки.
Гильотинные ножницы функционируют в нескольких режимах:
- одиночный,
- наладочный,
- непрерывный ход.
Широко используемый комплекс оборудования марки АКНА3224, производящий резку листов металла в автоматическом режиме, как раз и оснащается гильотиной НА3224, поскольку она является его основной технологической единицей. В перечень дополнительных устройств входят следующие наименования.
Базовая комплектация включает в себя:
- Педаль для управления.
- Комплект режущих элементов.
- Электрический щит (ящик управления).
- Руководство использования, паспорт на оборудование.
- ЗИП (запчасти, инструмент принадлежности).
В перечень дополнительных устройств вошли:
- Указатель лазерного вида, обозначающий линию реза.
- Приводной и не приводной вид откатной тележки (обычно речь идет о модели Т6).
- Подающее устройство, представленное моделью УП11.
- Не приводной и приводной рольганг, на который возложена функция подачи листового проката в зону реза.
Оборудование можно дополнить числовым программным управлением. ЧПУ увеличивает производительность гильотинных ножниц и точность выполнения ключевых функций, позволяя получить большее количество деталей за минимум времени.
