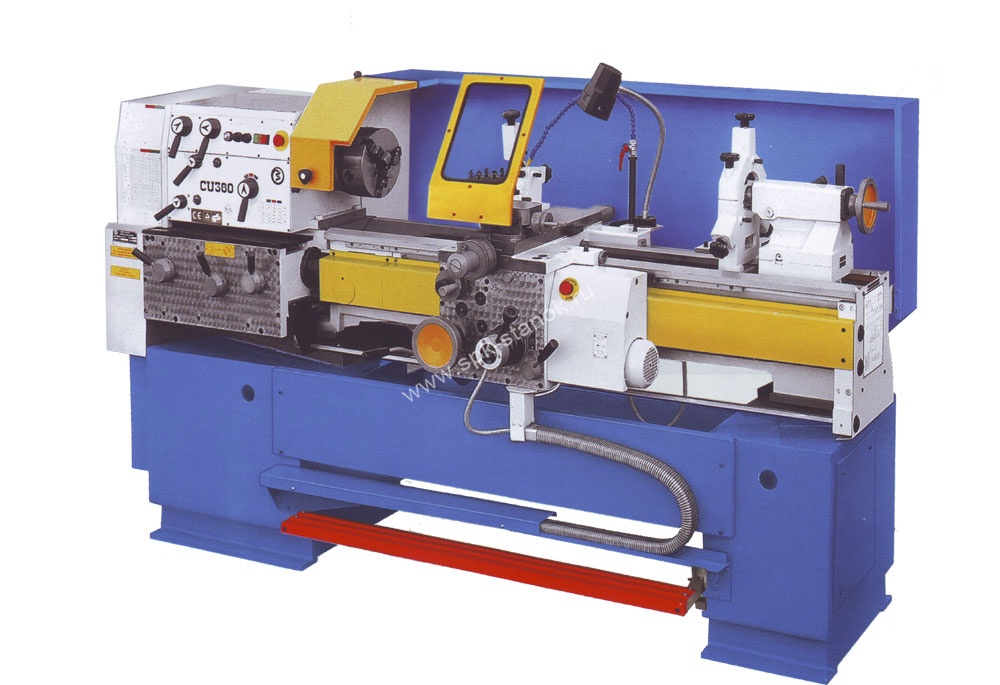

Токарно-винторезный станок CU 360M-1500
Технические характеристики
Параметр | Значение |
Высота центров, мм | 190 |
Диаметр обработки над станиной, мм | 370 |
Диаметр обработки над суппортом, мм | 230 |
Диаметр обработки над выемкой в станине, мм | 475 |
Ширина направляющих, мм | 270 |
Расстояние между центрами, мм | 1500 |
Передний конец, No | 6 |
Диаметр отверстия шпинделя, мм | 59 |
Конусное отверстие шпинделя, Морзе | № 6 |
Количество скоростей шпинделя | 16 |
Диапазон оборотов, об/мин | 35-2000 |
Мощность главного привода, кВт | 4 |
Количество подач | 56 |
Диапазон продольных подач, мм/об | 0.03-4.8 |
Диапазон поперечных подач, мм/об | 0.015-2.4 |
Количество резьб | 56 |
Шаг миллиметровой резьбы, мм | 0.5-60 |
Шаг дюймовой резьбы, вит/1 | 60-1/2 |
Шаг модульной резьбы, мм | 0.125-15 |
Шаг диаметральной резьбы, DP | 240-2 |
Ход поперечных салазок, мм | 220 |
Ход верхних салазок, мм | 105 |
Диаметр пиноли, мм | 50 |
Конус пиноли, Морзе | № 4 |
Ход пиноли, мм | 100 |
Масса (для РМЦ 1200, мм) кг | 1500 |
Токарно-винторезный станок CU 360M (d=370, мм, РМЦ=1200-1500, мм) предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьбы: метрических, дюймовых, питчевых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
